SB-BMC-F12-N12

Bulkhead Male Connectors of stainless steel 316SS, Fractional 3/4, NPT Thread 3/4.

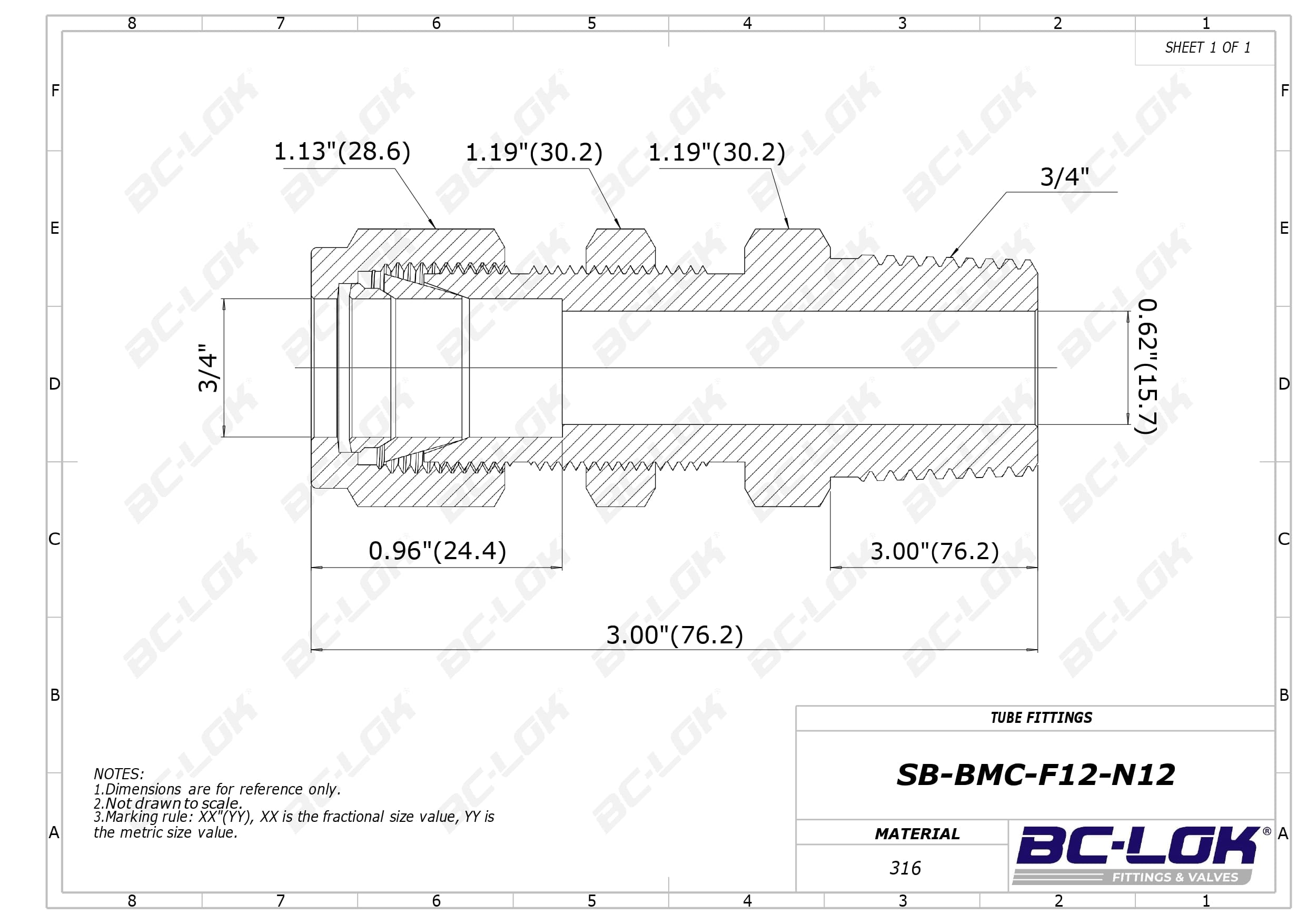

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

3/4 ''

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

3.00(76.2)

Dimension C:

0.96(24.4)

Dimension D:

1.13(28.6)

Dimension ⌀E:

0.62(15.7)

Dimension F:

1.19(30.2)

Dimension G:

1.19(30.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F12-N12	316SS	3/4 Fractional	3/4 NPT Thread	3.00(76.2)	0.96(24.4)	1.13(28.6)	0.62(15.7)	1.19(30.2)	1.19(30.2)	3.00(76.2)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

3/4 ''

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

3.00(76.2)

Dimension C:

0.96(24.4)

Dimension D:

1.13(28.6)

Dimension Dimension ⌀E:

0.62(15.7)

Dimension F:

1.19(30.2)

Dimension G:

1.19(30.2)
