SB-BMC-F12-AN12

Bulkhead Flared Connectors of stainless steel 316SS, Fractional 3/4, 37° Flared 3/4.

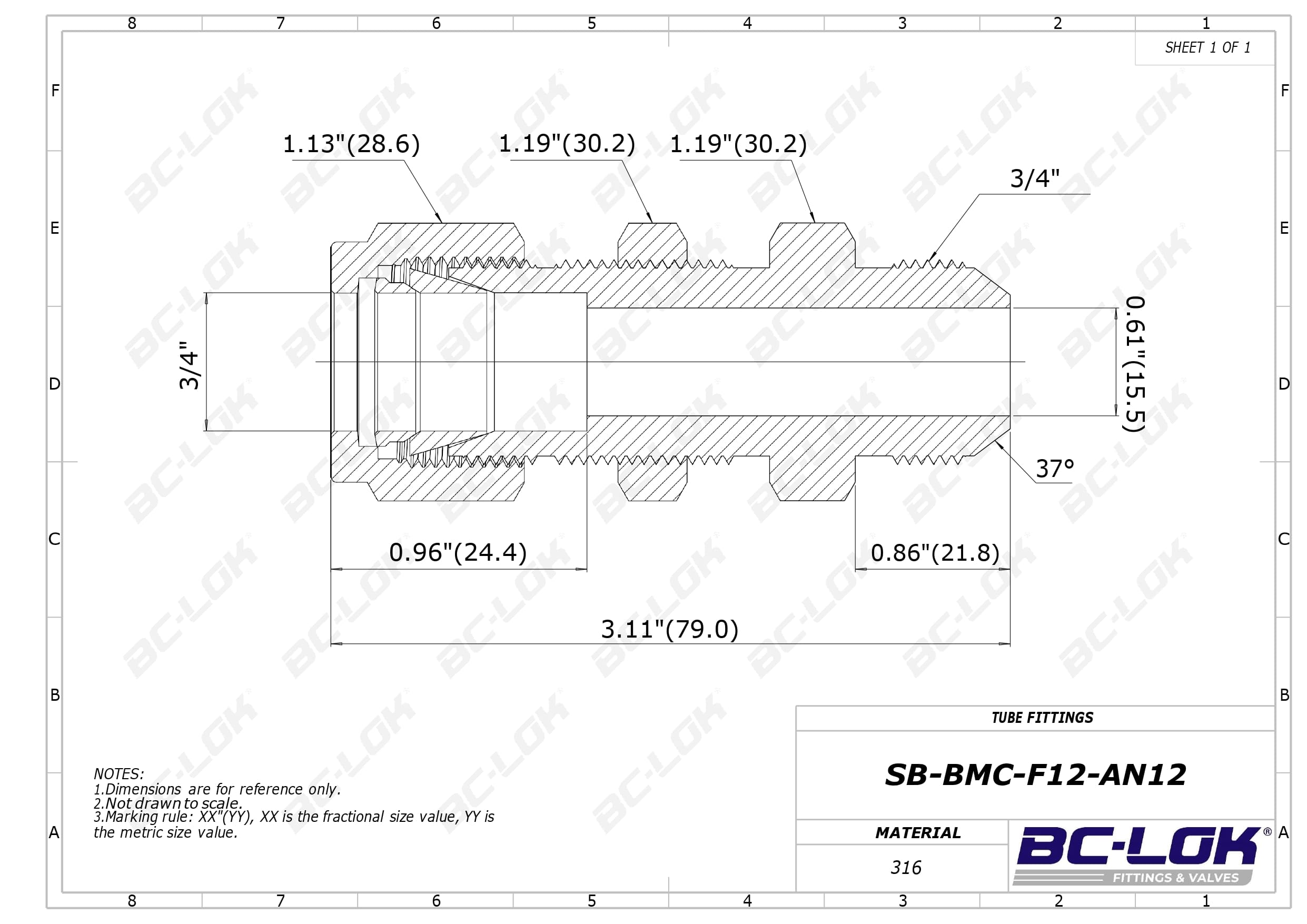

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

3/4 ''

Tamaño P2:

3/4 ''

Dimension inch.(mm)

Dimension B:

0.86(21.8)

Dimension C:

0.96(24.4)

Dimension D:

1.13(28.6)

Dimension E:

0.61(15.5)

Dimension F:

1.19(30.2)

Dimension G:

1.19(30.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F12-AN12	316SS	3/4 Fractional	3/4 37° Flared	0.86(21.8)	0.96(24.4)	1.13(28.6)	0.61(15.5)	1.19(30.2)	1.19(30.2)	3.11(79.0)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

3/4 ''

Tamaño P2:

3/4 ''

Dimension, in. (mm)

Dimension B:

0.86(21.8)

Dimension C:

0.96(24.4)

Dimension D:

1.13(28.6)

Dimension E:

0.61(15.5)

Dimension F:

1.19(30.2)

Dimension G:

1.19(30.2)
