SB-BMC-F10-N8

Bulkhead Male Connectors of stainless steel 316SS, Fractional 5/8, NPT Thread 1/2.

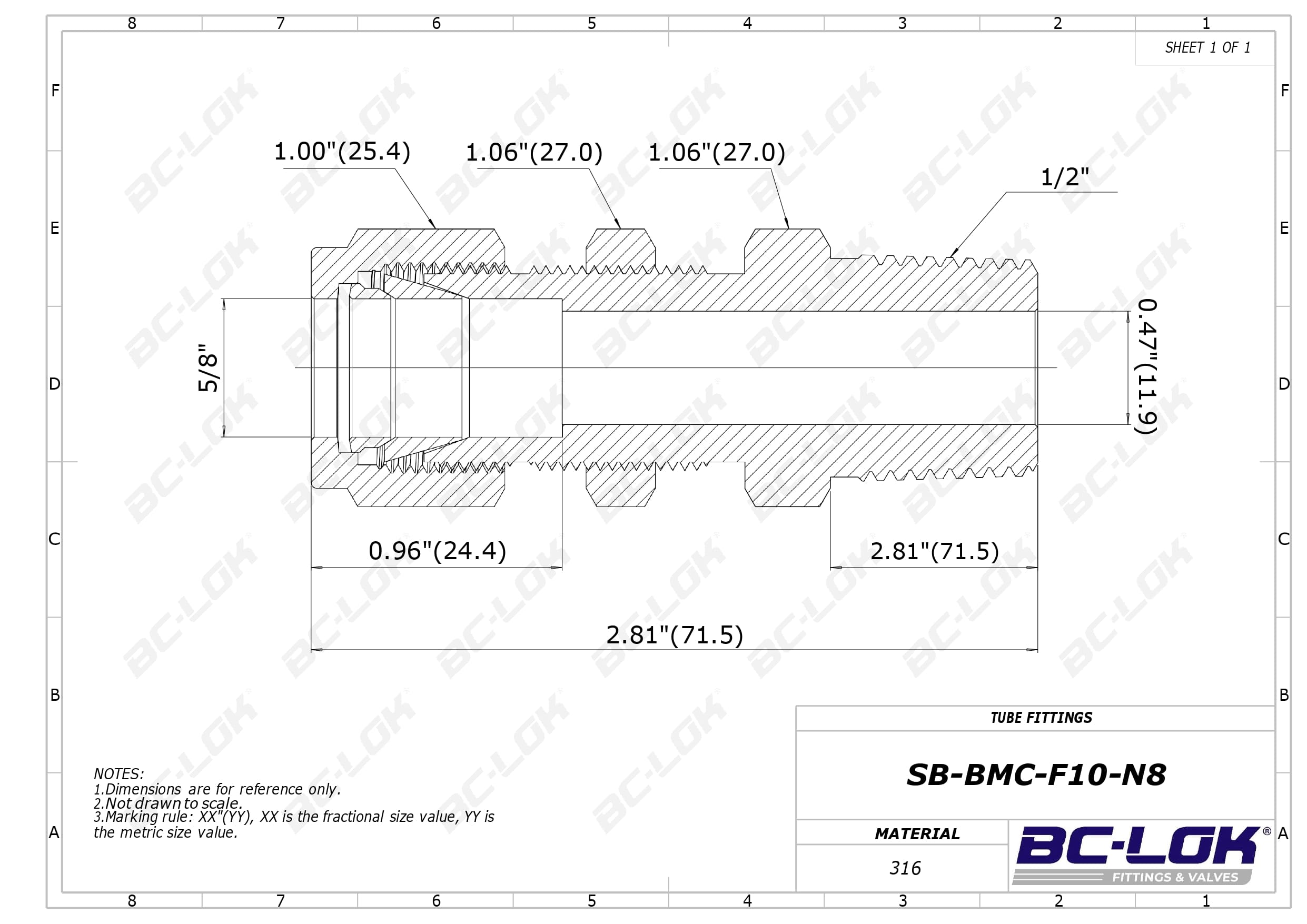

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/8 ''

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

2.81(71.5)

Dimension C:

0.96(24.4)

Dimension D:

1.00(25.4)

Dimension ⌀E:

0.47(11.9)

Dimension F:

1.06(27.0)

Dimension G:

1.06(27.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F10-N8	316SS	5/8 Fractional	1/2 NPT Thread	2.81(71.5)	0.96(24.4)	1.00(25.4)	0.47(11.9)	1.06(27.0)	1.06(27.0)	2.81(71.5)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/8 ''

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

2.81(71.5)

Dimension C:

0.96(24.4)

Dimension D:

1.00(25.4)

Dimension Dimension ⌀E:

0.47(11.9)

Dimension F:

1.06(27.0)

Dimension G:

1.06(27.0)
