SB-BMC-F10-AN10

Bulkhead Flared Connectors of stainless steel 316SS, Fractional 5/8, 37° Flared 5/8.

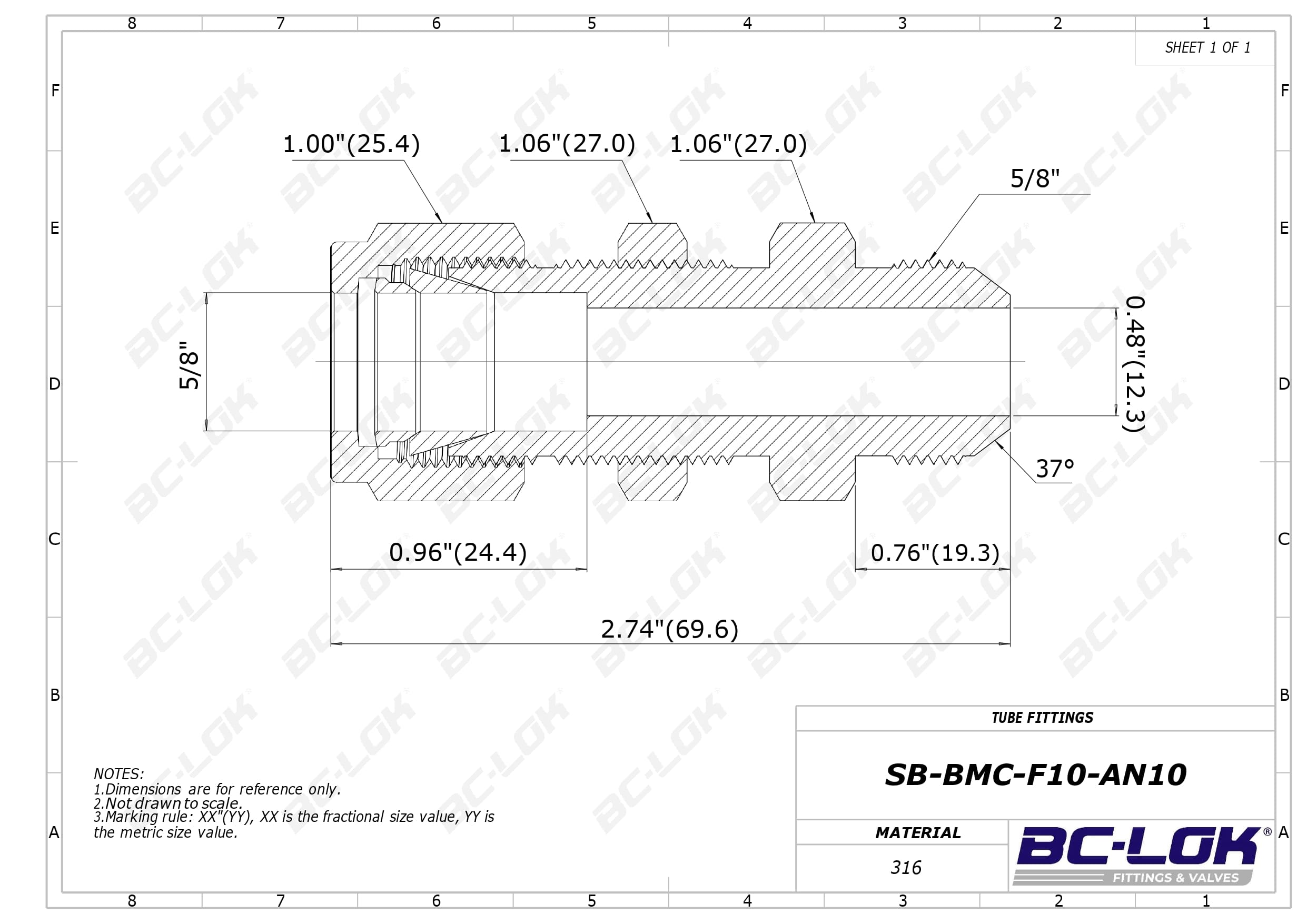

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

5/8 ''

Tamaño P2:

5/8 ''

Dimension inch.(mm)

Dimension B:

0.76(19.3)

Dimension C:

0.96(24.4)

Dimension D:

1.00(25.4)

Dimension E:

0.48(12.3)

Dimension F:

1.06(27.0)

Dimension G:

1.06(27.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F10-AN10	316SS	5/8 Fractional	5/8 37° Flared	0.76(19.3)	0.96(24.4)	1.00(25.4)	0.48(12.3)	1.06(27.0)	1.06(27.0)	2.74(69.6)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

5/8 ''

Tamaño P2:

5/8 ''

Dimension, in. (mm)

Dimension B:

0.76(19.3)

Dimension C:

0.96(24.4)

Dimension D:

1.00(25.4)

Dimension E:

0.48(12.3)

Dimension F:

1.06(27.0)

Dimension G:

1.06(27.0)
