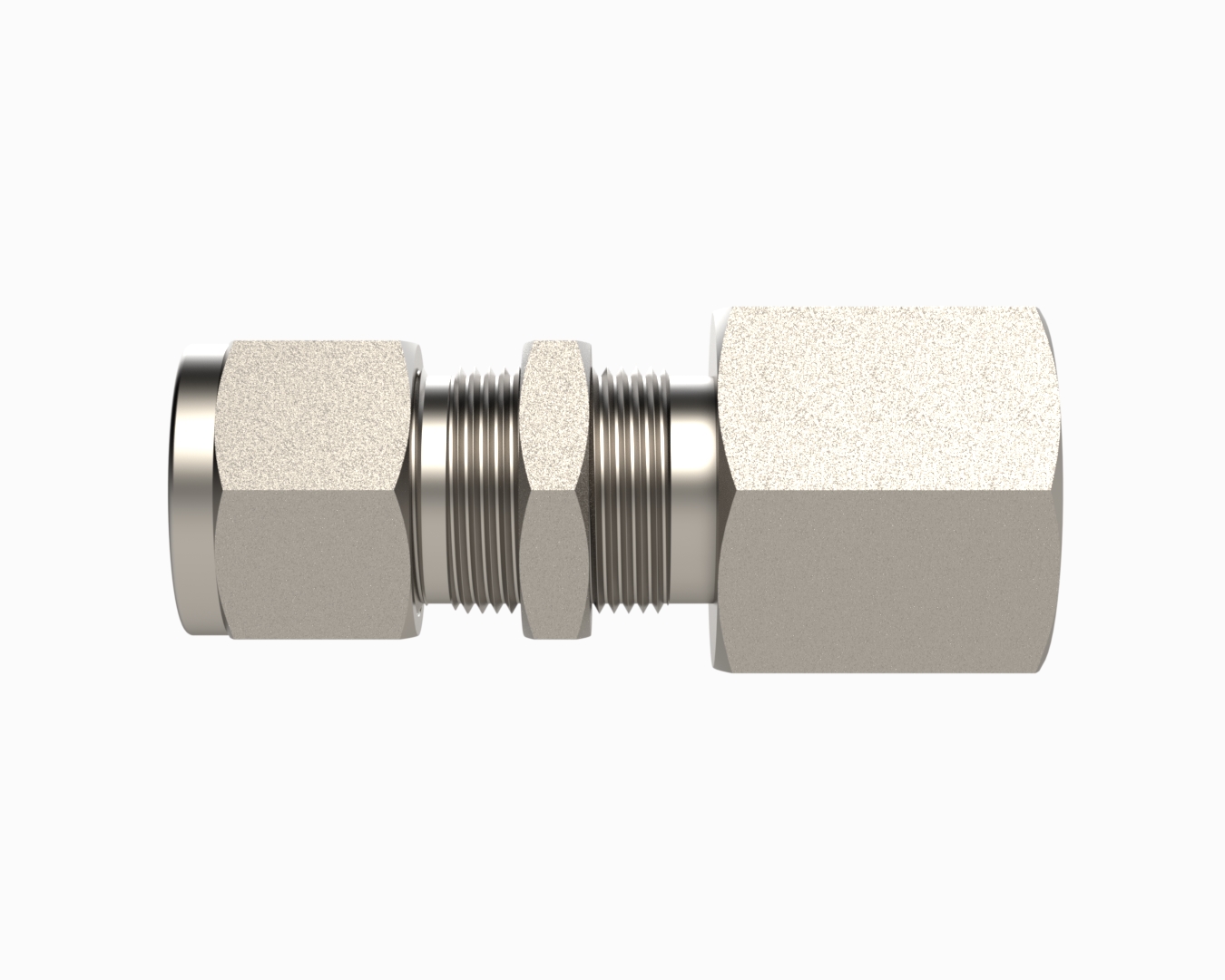

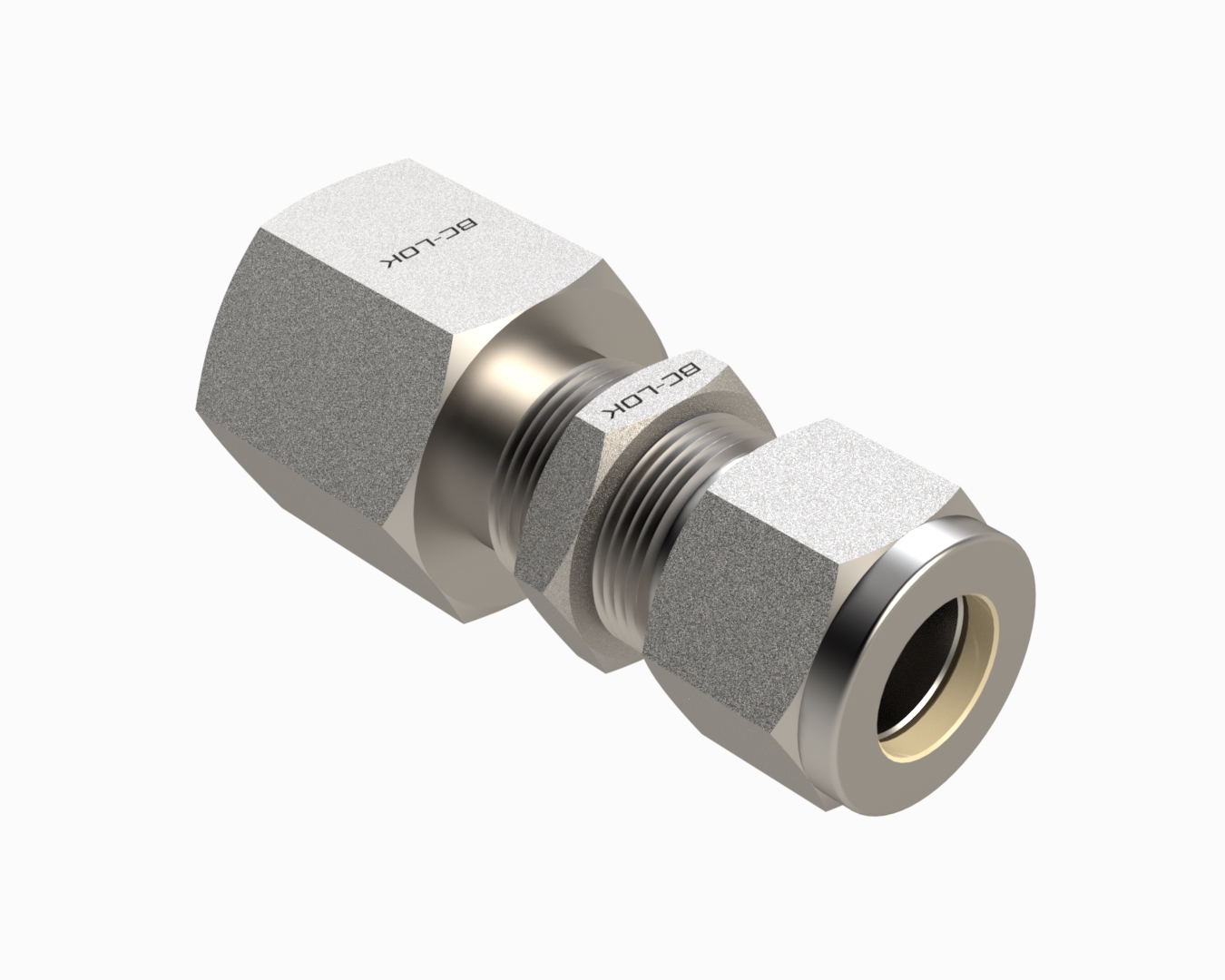

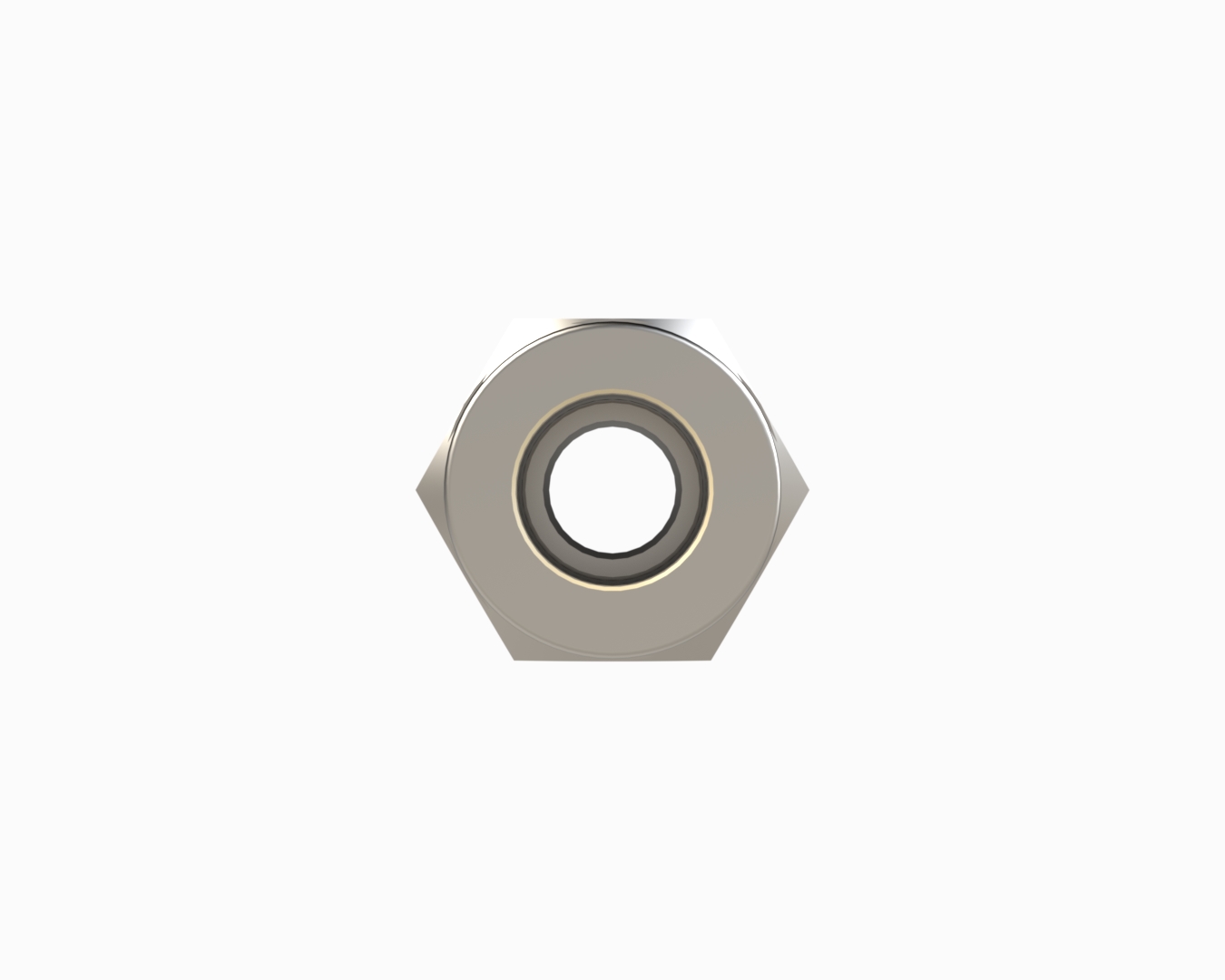

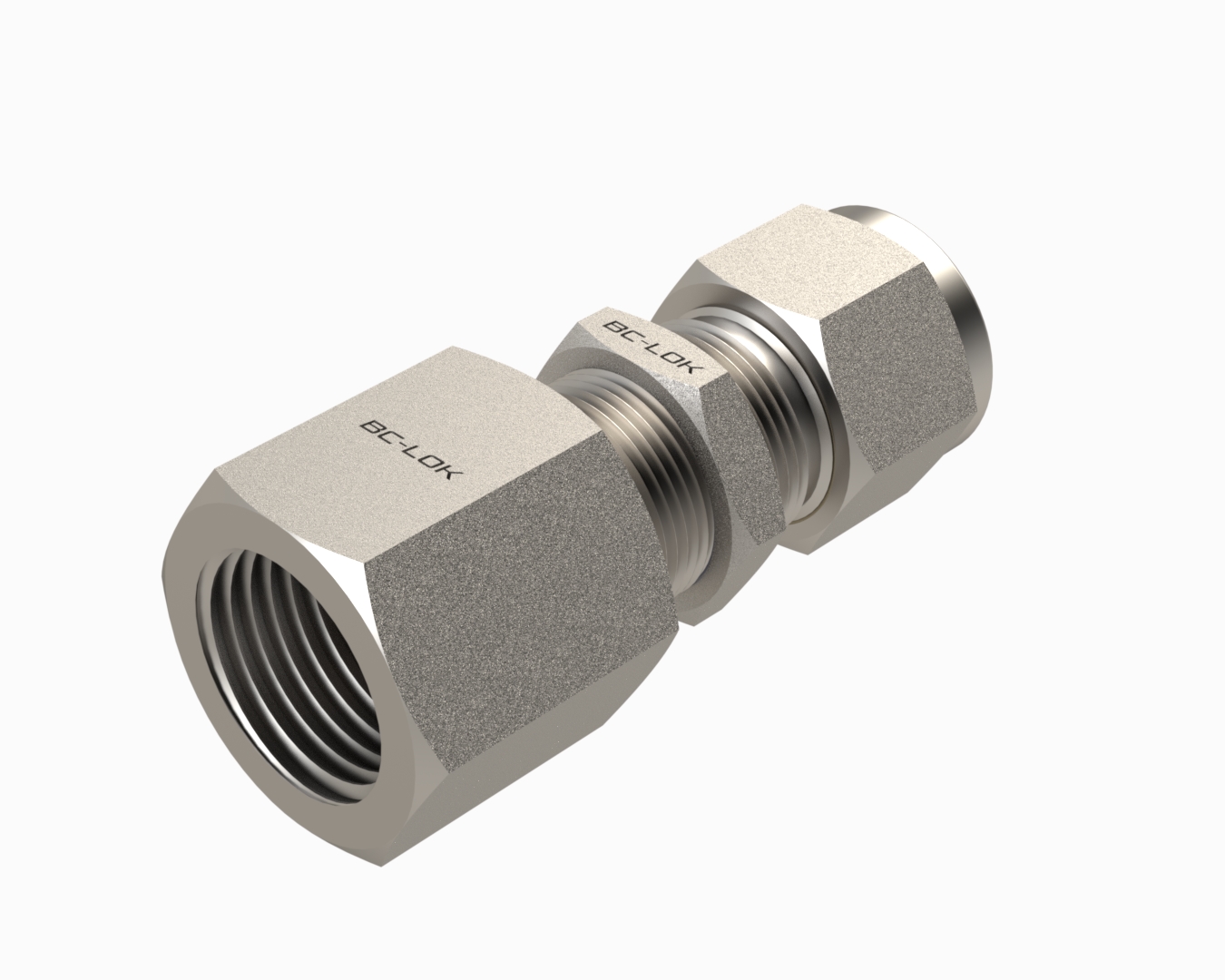

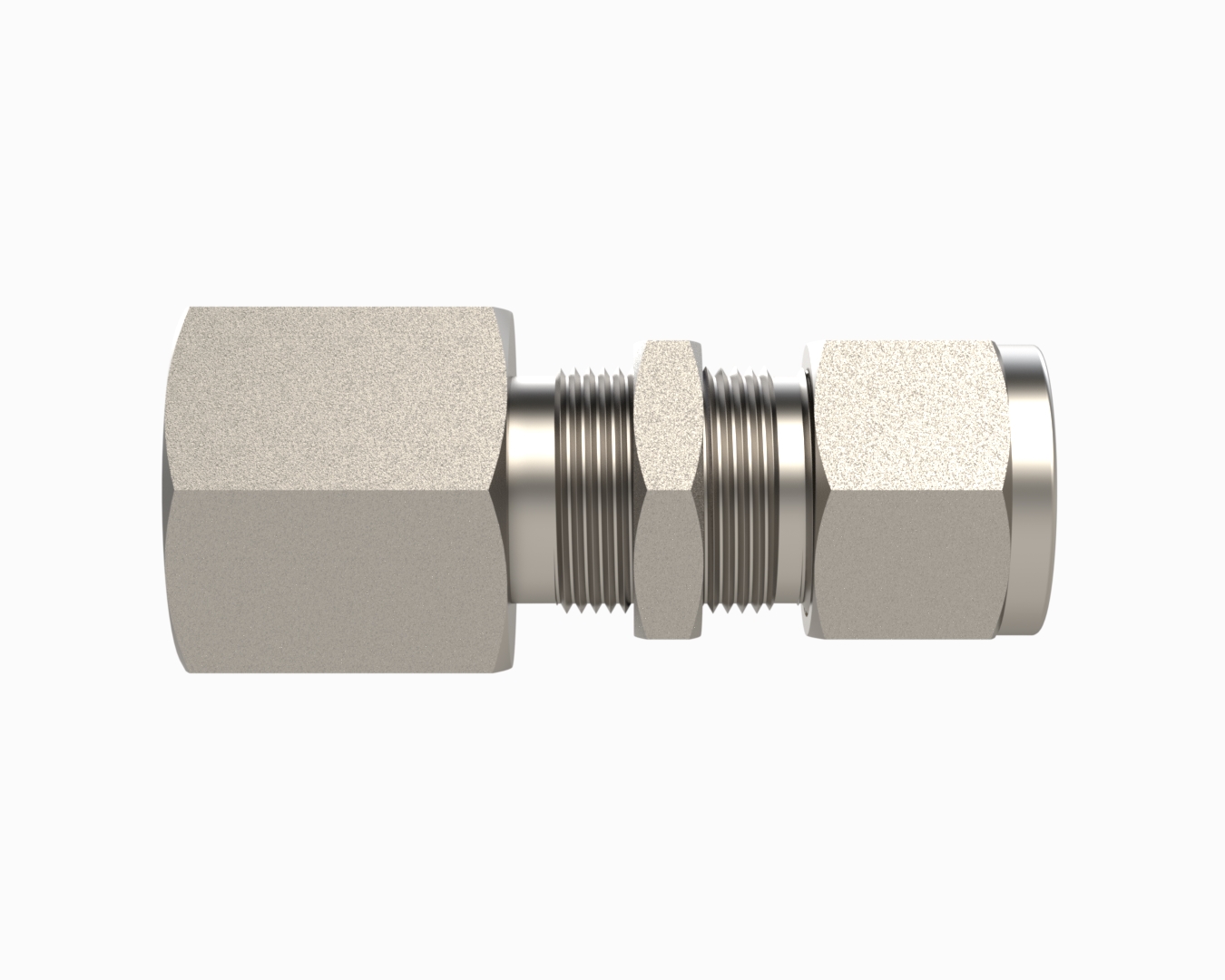

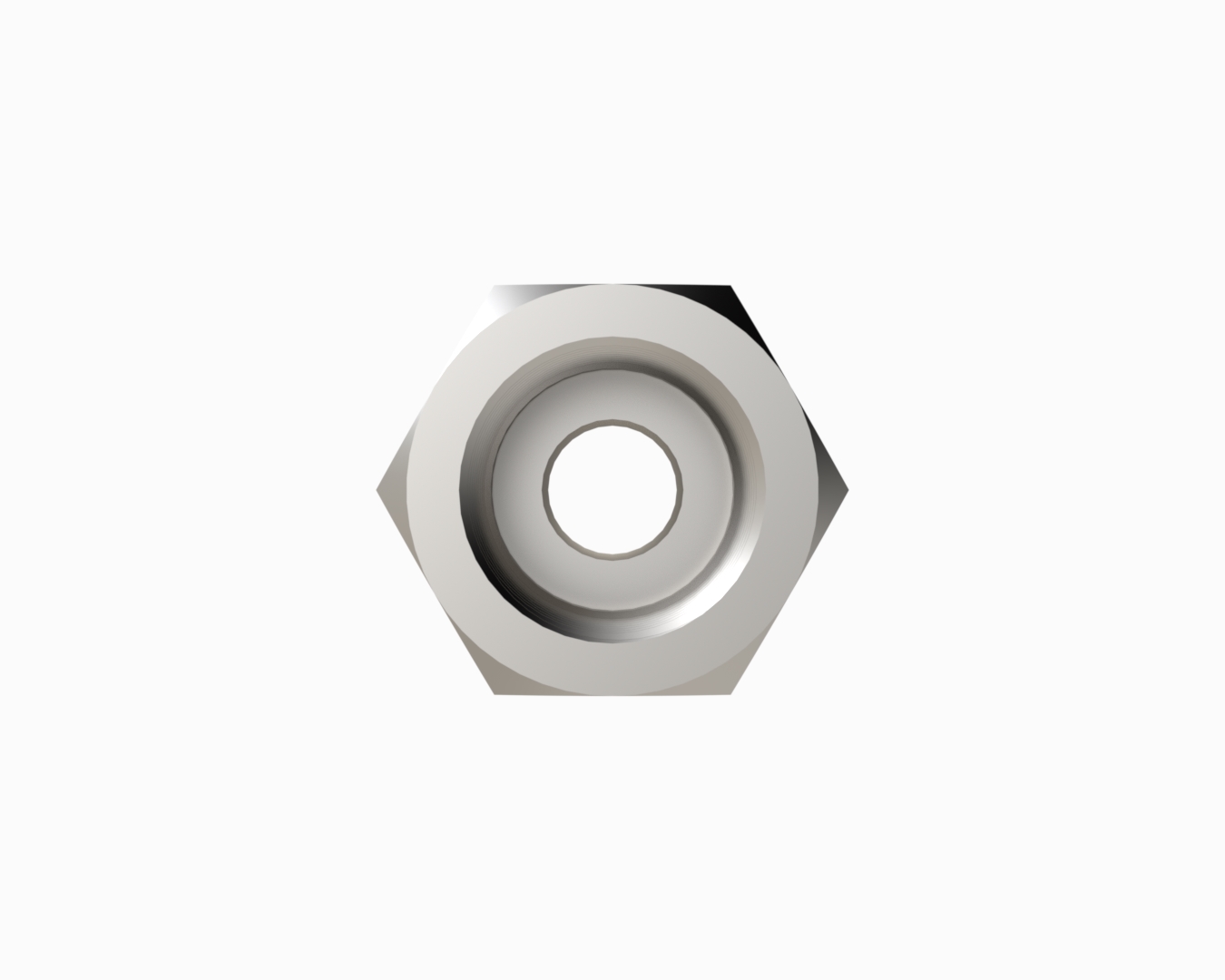

SB-BFC-F16-N12

{Fitting type} of stainless steel 316SS, Fractional 1, NPT Thread 3/4.

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1 ''

Medida p:

3/4 ''

Dimension inch.(mm)

Dimension B:

0.81(20.6)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension ⌀E:

0.88(22.4)

Dimension F:

1.63(41.3)

Dimension G:

1.63(41.3)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BFC-F16-N12	316SS	1 Fractional	3/4 NPT Thread	0.81(20.6)	1.23(31.2)	1.50(38.1)	0.88(22.4)	1.63(41.3)	1.63(41.3)	3.33(84.7)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1 ''

Medida p:

3/4 ''

Dimension, in. (mm)

Dimension B:

0.81(20.6)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension Dimension ⌀E:

0.88(22.4)

Dimension F:

1.63(41.3)

Dimension G:

1.63(41.3)
