SB-PSV-RT1-RT2

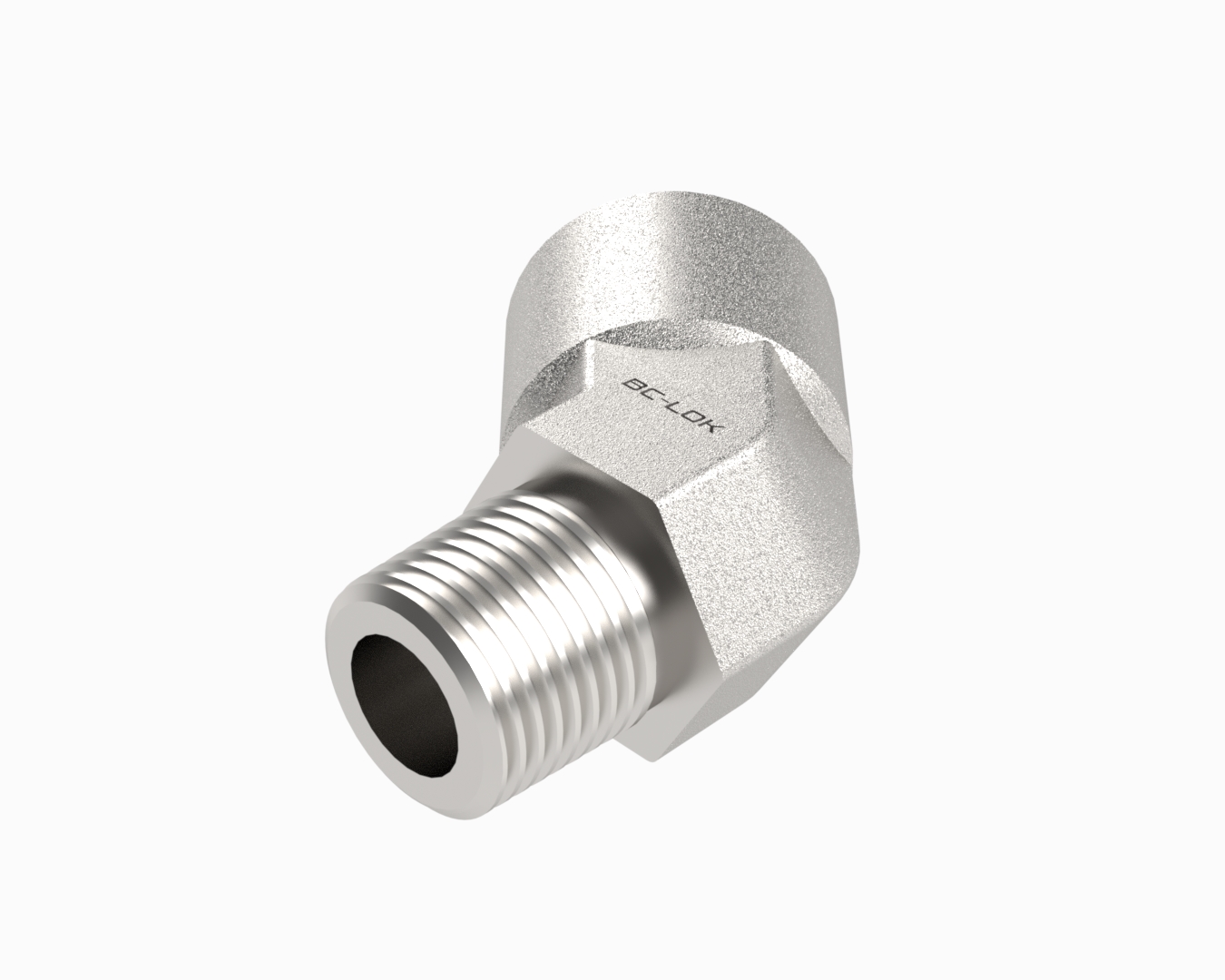

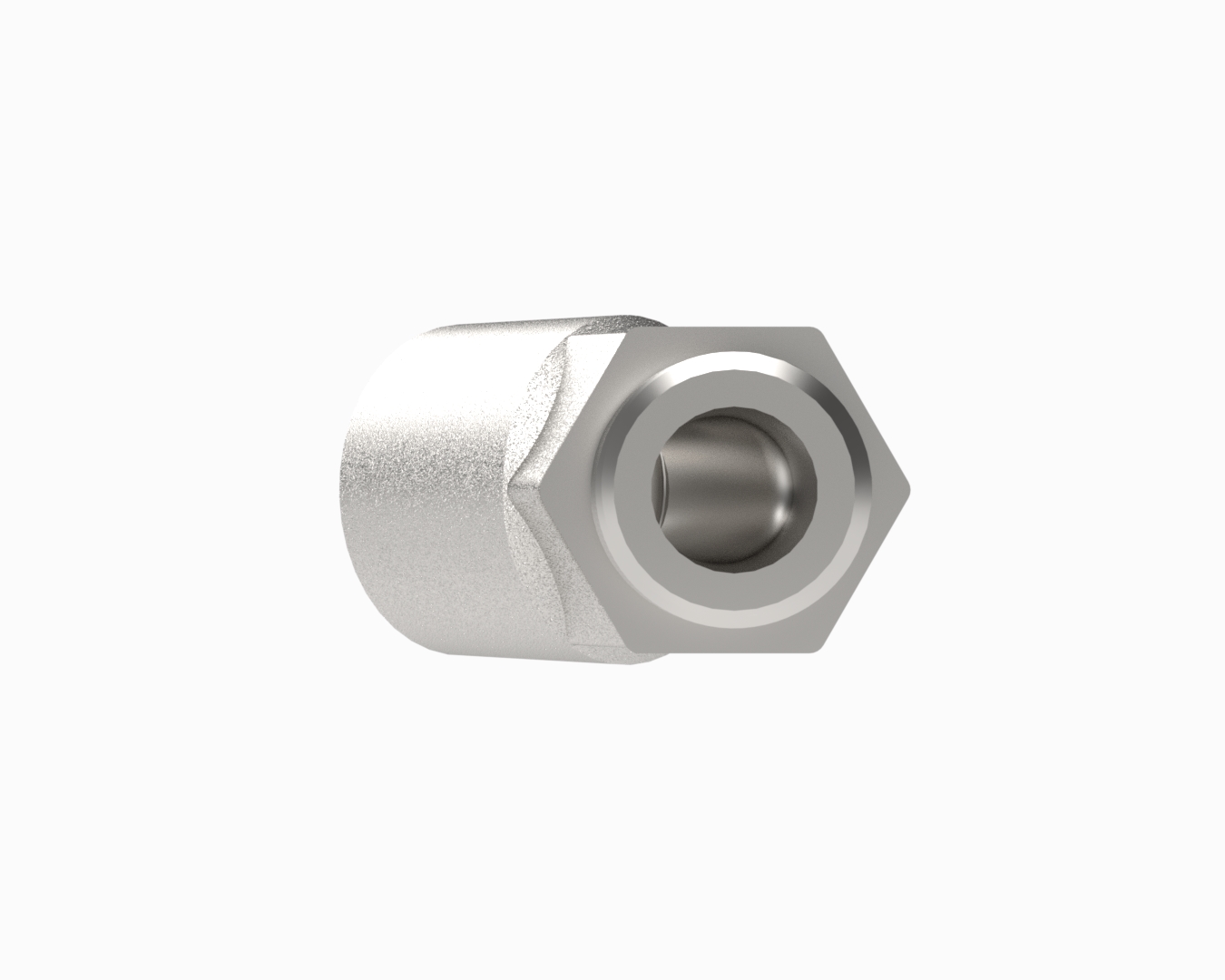

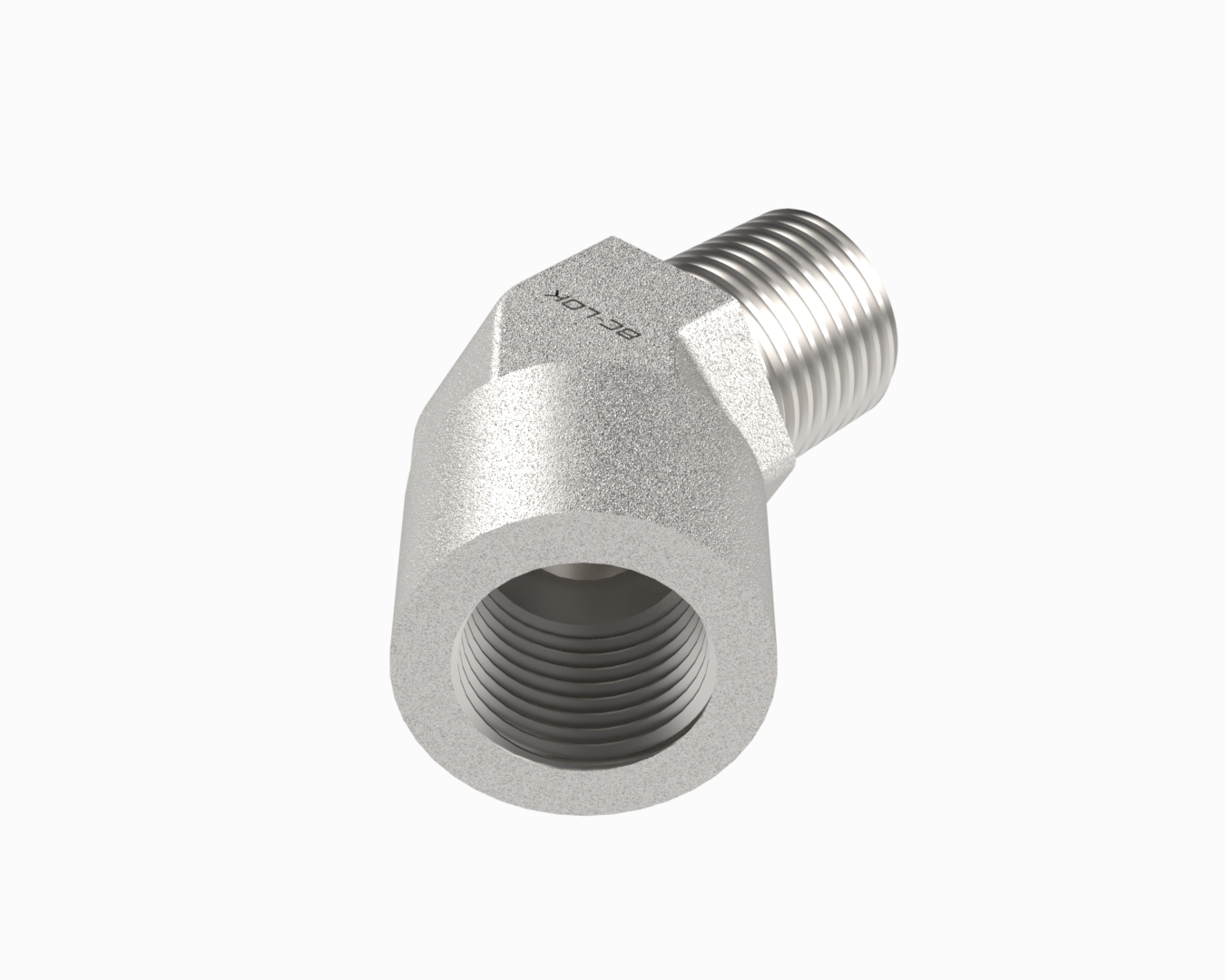

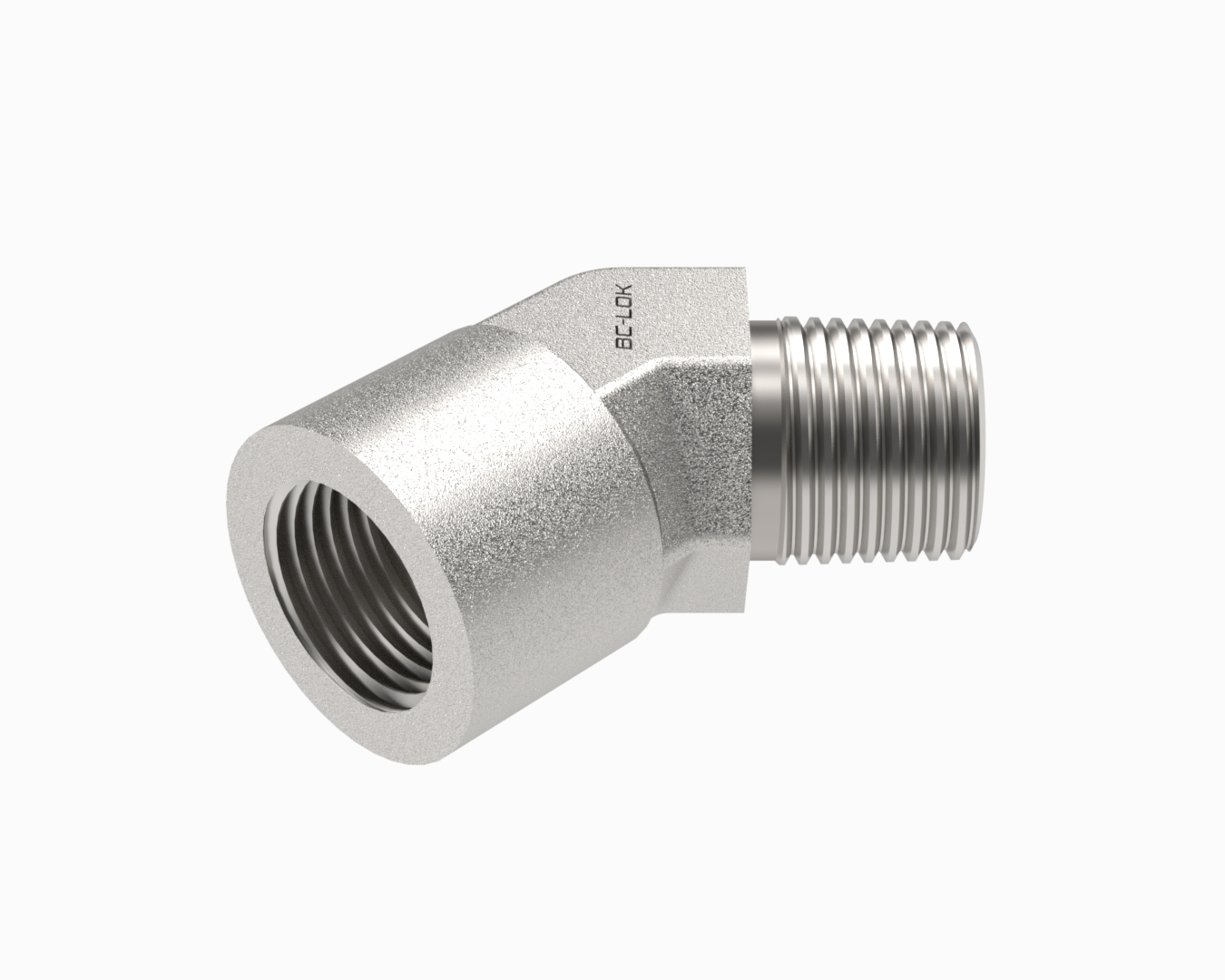

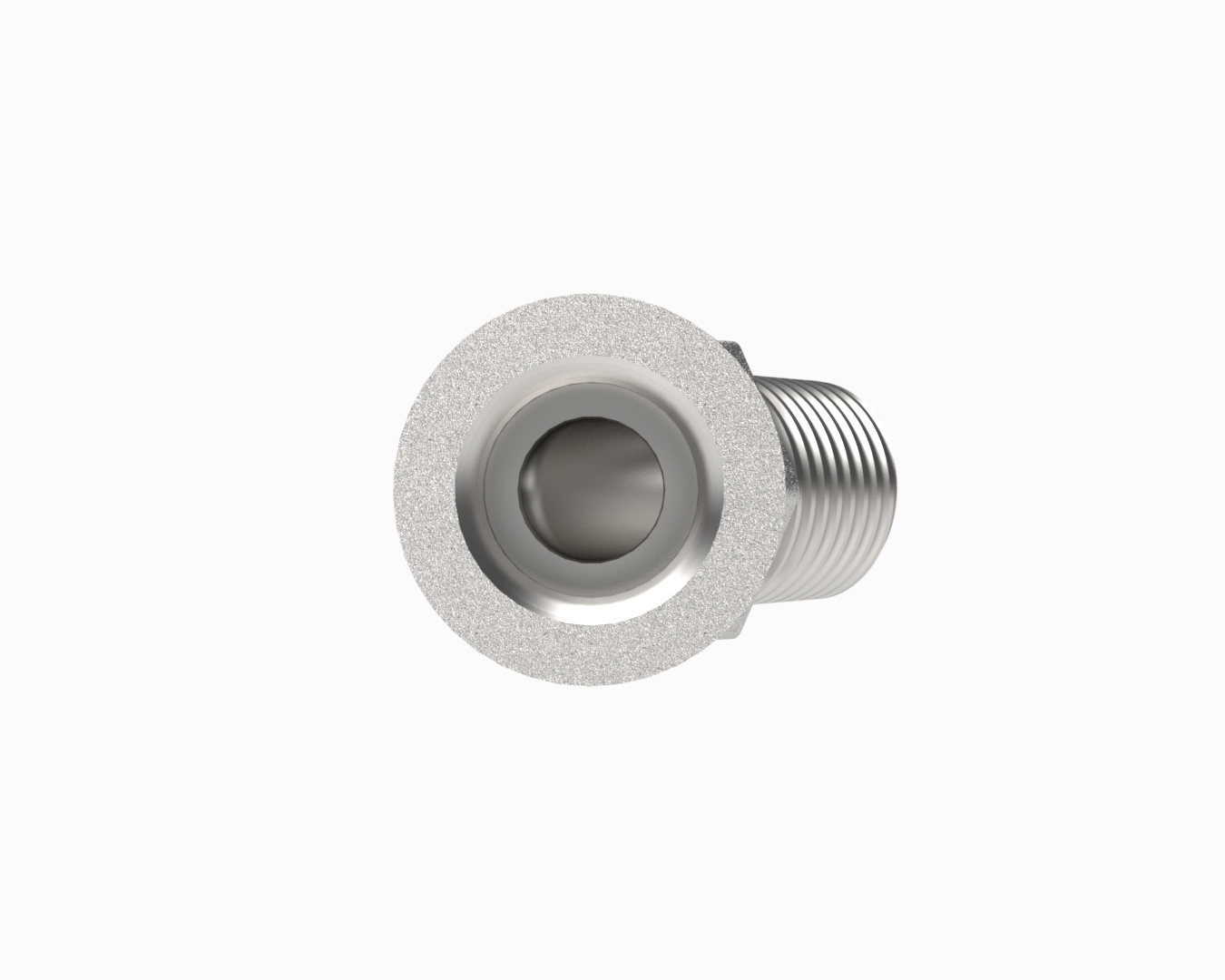

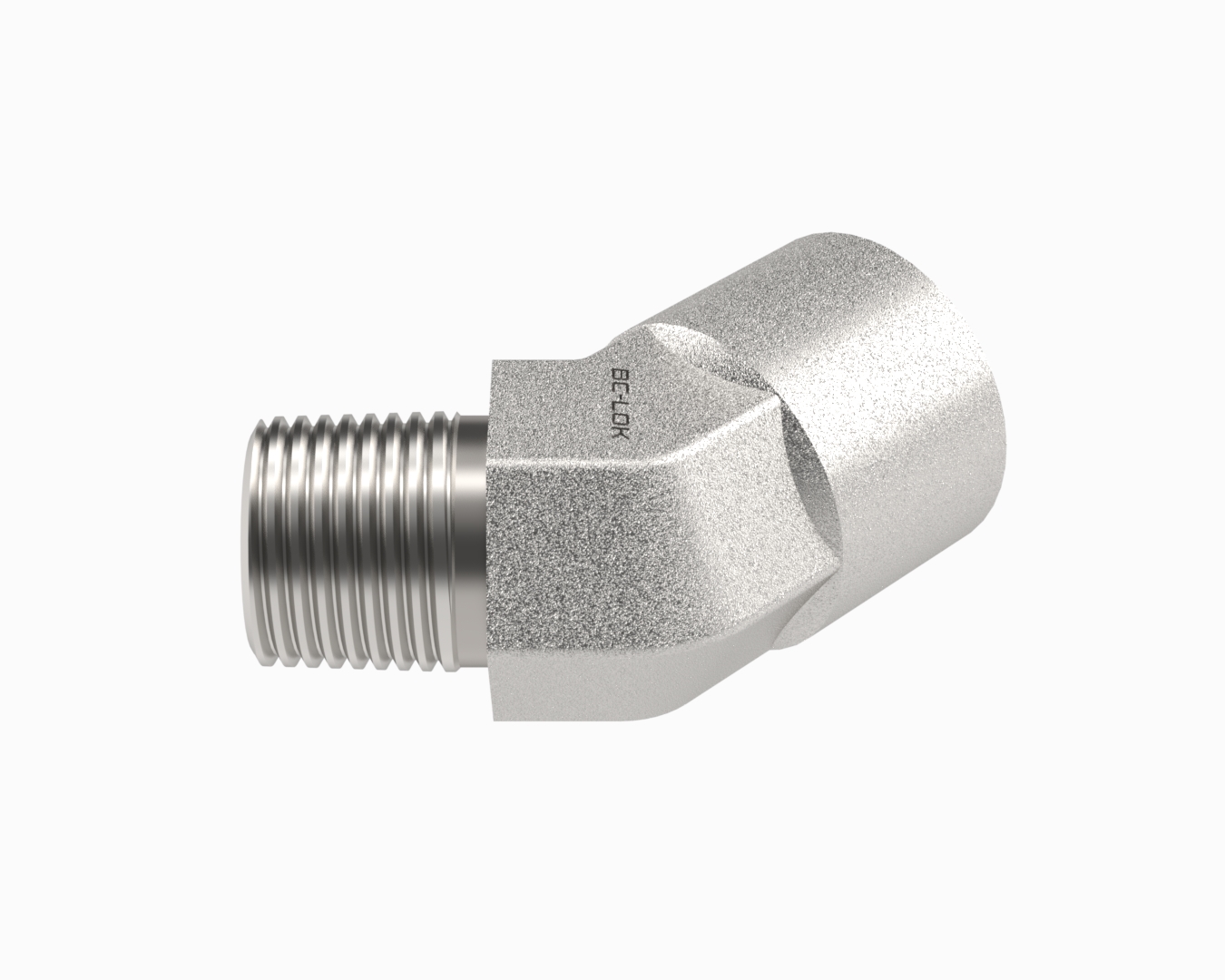

Pipe 45° Street Elbows of stainless steel 316SS, ISO Tapered Thread 1/16 x ISO Tapered Thread 1/8.

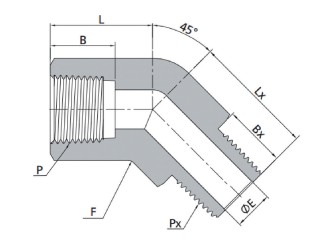

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

ISO Tapered Thread

Conexión P2:

ISO Tapered Thread

Tamaño P1:

1/16 ''

Tamaño P2:

1/8 ''

Dimension inch.(mm)

Dimension L:

0.66 (16.8)

Dimension B:

0.39 (9.9)

Dimension E:

0.19 (4.8)

Dimension F:

0.44 (11.1)

Working Pressure:

9200(633)

Dimension Lx:

0.66 (16.8)

Dimension Bx:

0.38(9.7)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	L	B	E	F	L	Lx	Bx
SB-PSV-RT1-RT2	316SS	1/16 ISO Tapered Thread	1/8 ISO Tapered Thread	0.66 (16.8)	0.39 (9.9)	0.19 (4.8)	0.44 (11.1)	9200(633)	0.66 (16.8)	0.38(9.7)

Descripción Técnica

Material:

316SS

Conexión P1:

ISO Tapered Thread

Conexión P2:

ISO Tapered Thread

Tamaño P1:

1/16 ''

Tamaño P2:

1/8 ''

Dimension, in. (mm)
