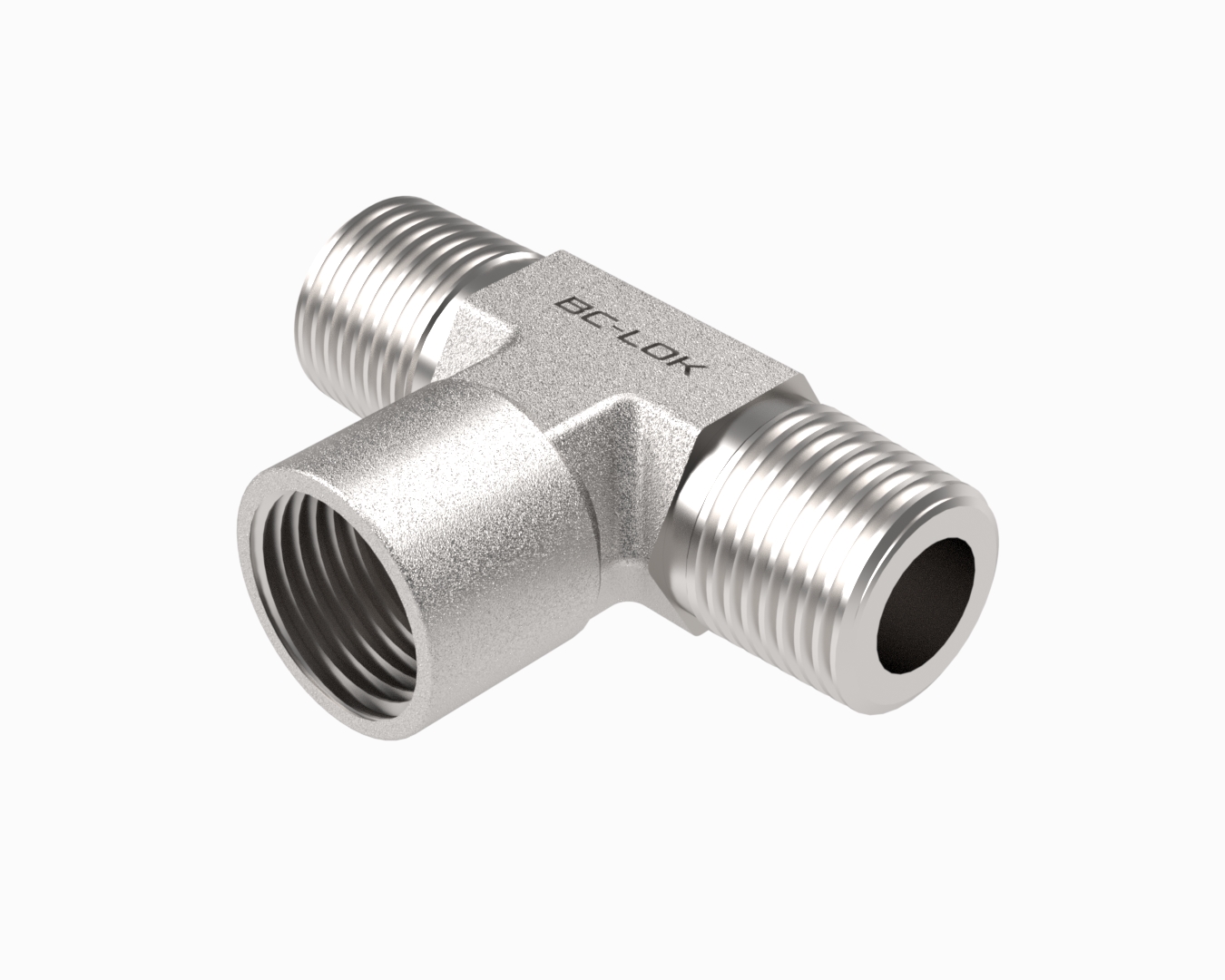

Imagen ilustrativa

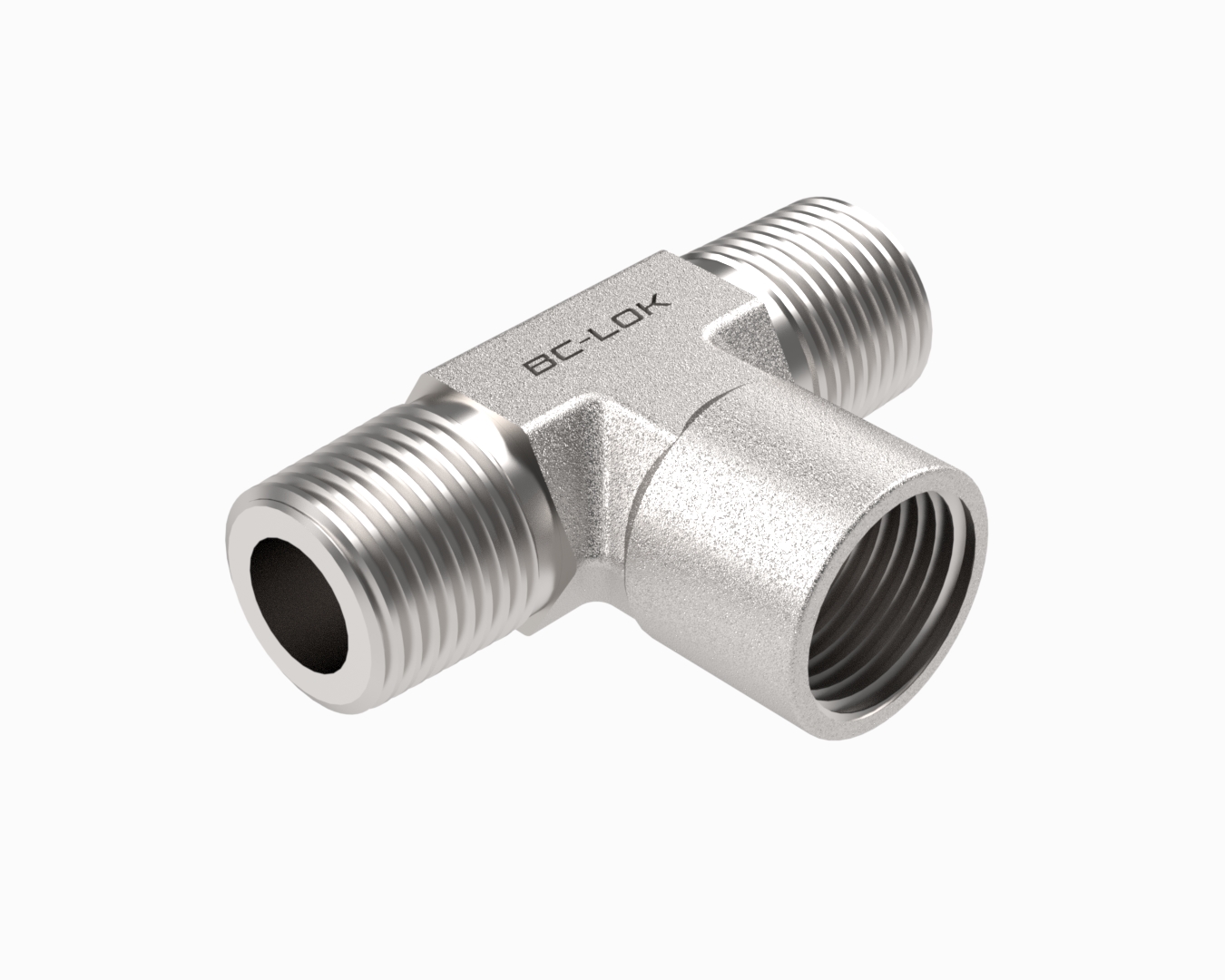

Imagen ilustrativa

SB-PFB-N1-FN1

Pipe Female Branch Tees of stainless steel 316SS, Male NPT Thread 1/16 x Female NPT Thread 1/16.

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Male NPT Thread

Conexión P2:

Female NPT Thread

Tamaño P1:

1/16 ''

Tamaño P2:

1/16 ''

Dimension inch.(mm)

Dimension L:

0.72 (18.3)

Dimension B:

0.38 (9.7)

Dimension E:

0.12 (3.0)

Dimension F:

0.44 (11.1)

Working Pressure:

9200 (633)

Dimension Lx:

0.86 (21.8)

Dimension Bx:

0.39 (9.9)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	L	B	E	F	L	Lx	Bx
SB-PFB-N1-FN1	316SS	1/16 Male NPT Thread	1/16 Female NPT Thread	0.72 (18.3)	0.38 (9.7)	0.12 (3.0)	0.44 (11.1)	9200 (633)	0.86 (21.8)	0.39 (9.9)

Descripción Técnica

Material:

316SS

Conexión P1:

Male NPT Thread

Conexión P2:

Female NPT Thread

Tamaño P1:

1/16 ''

Tamaño P2:

1/16 ''

Dimension, in. (mm)
