SB-NFH-FN2-3

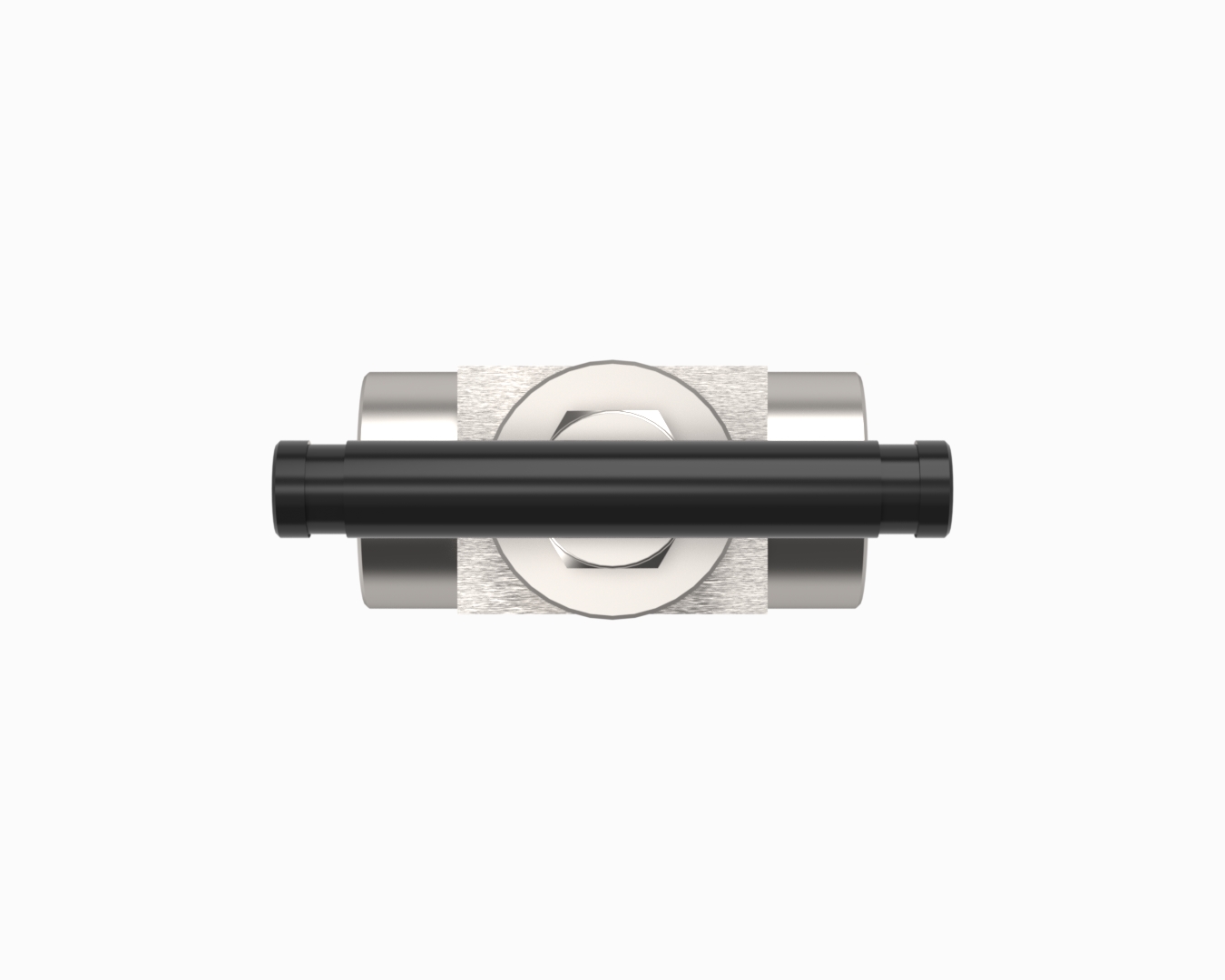

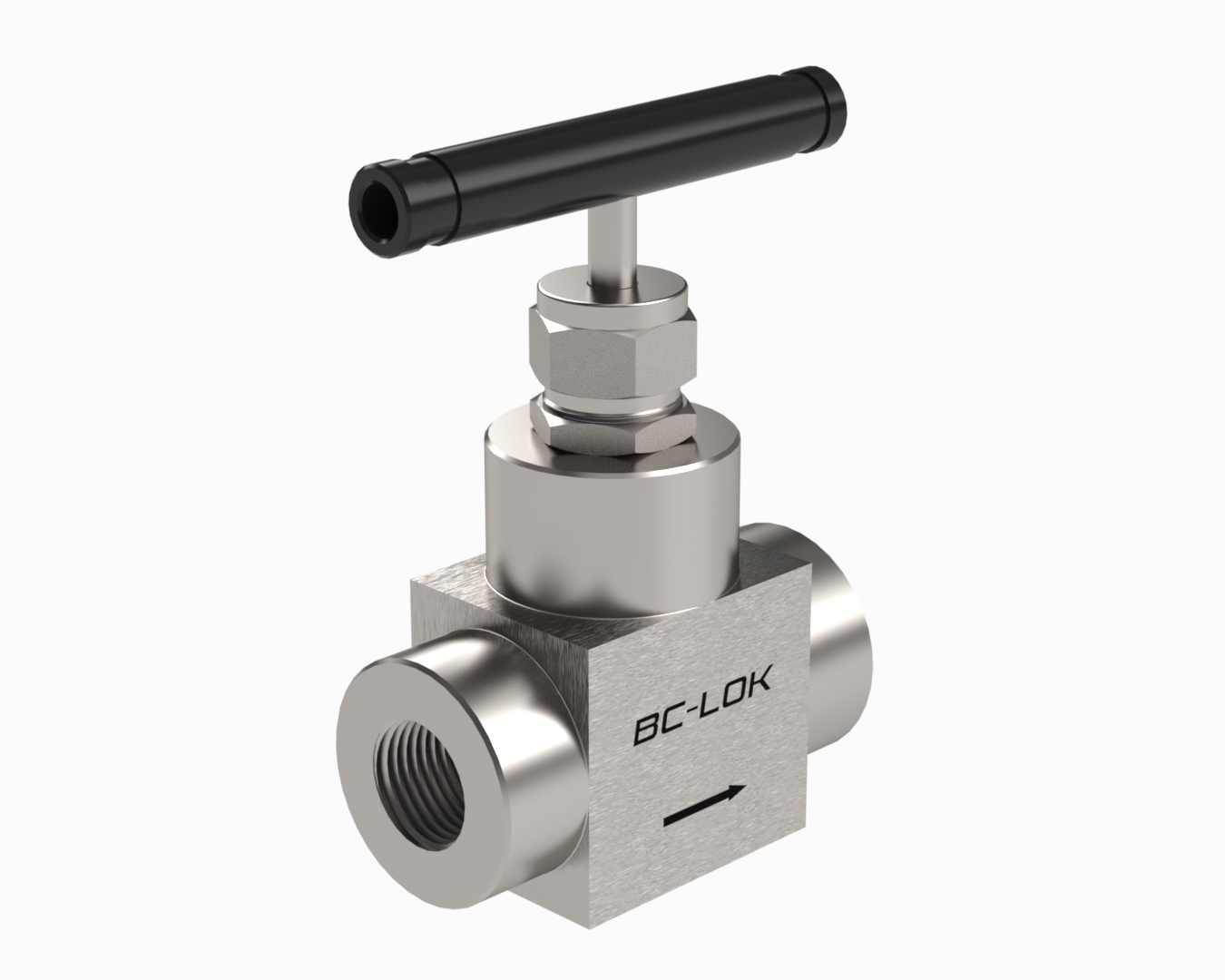

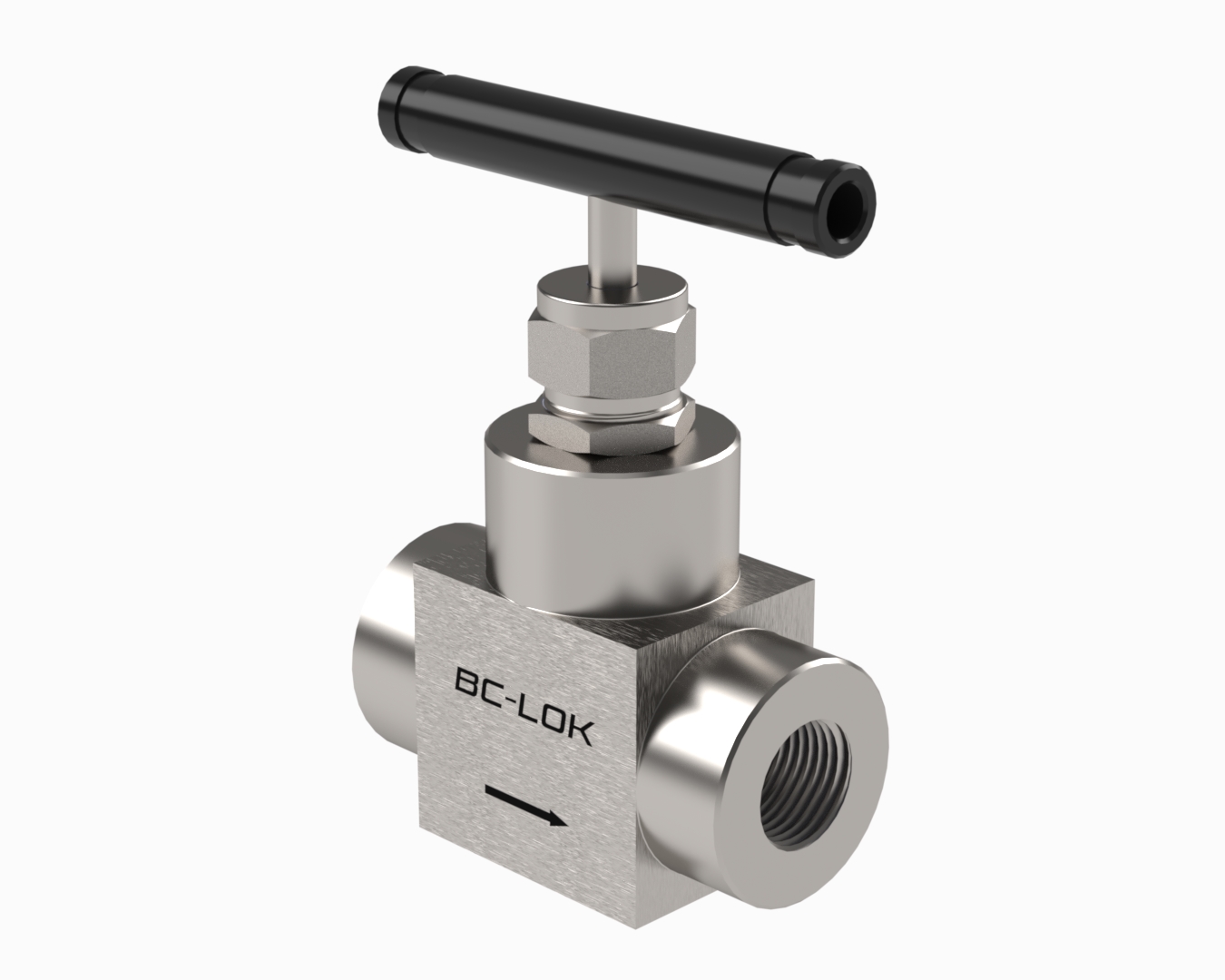

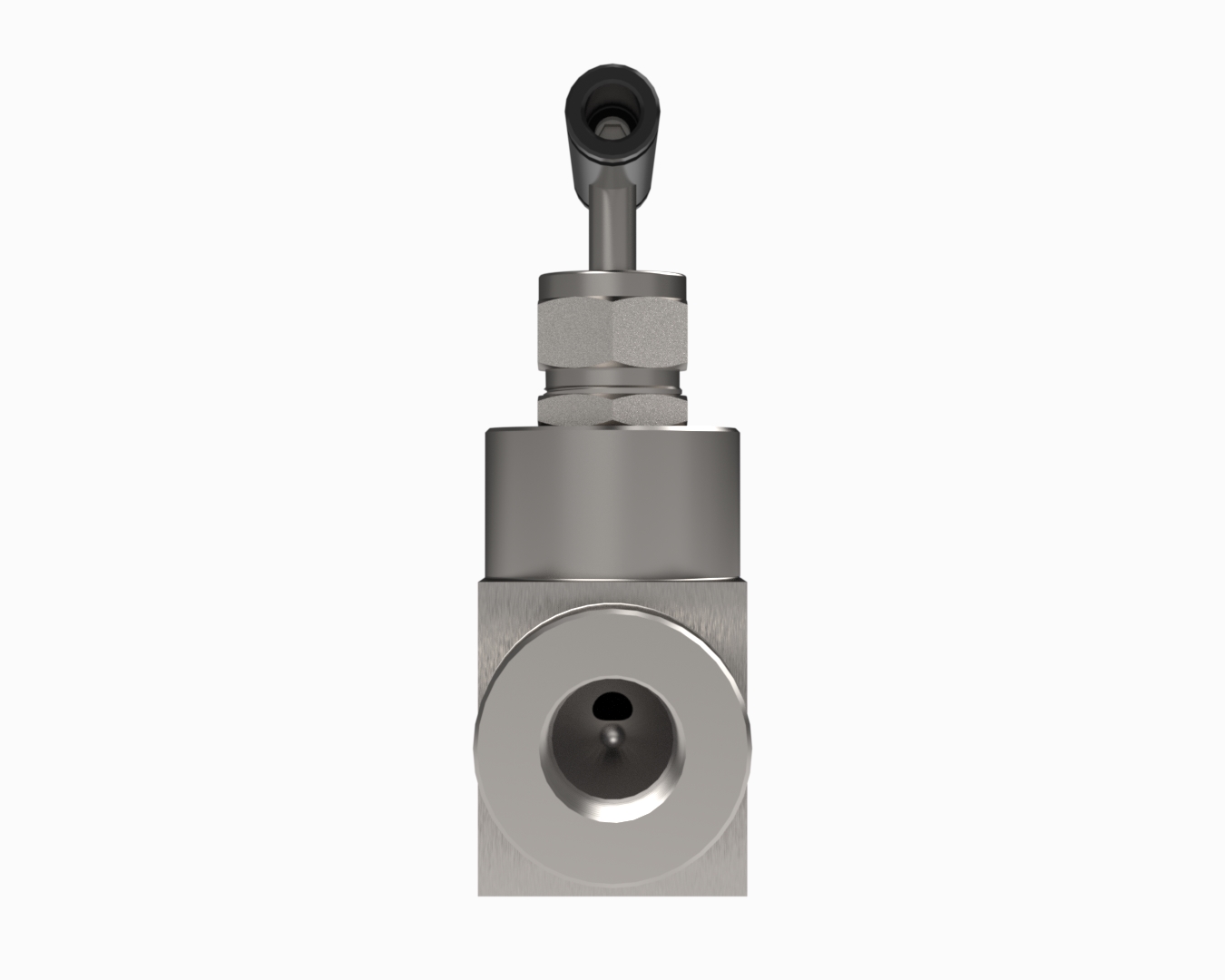

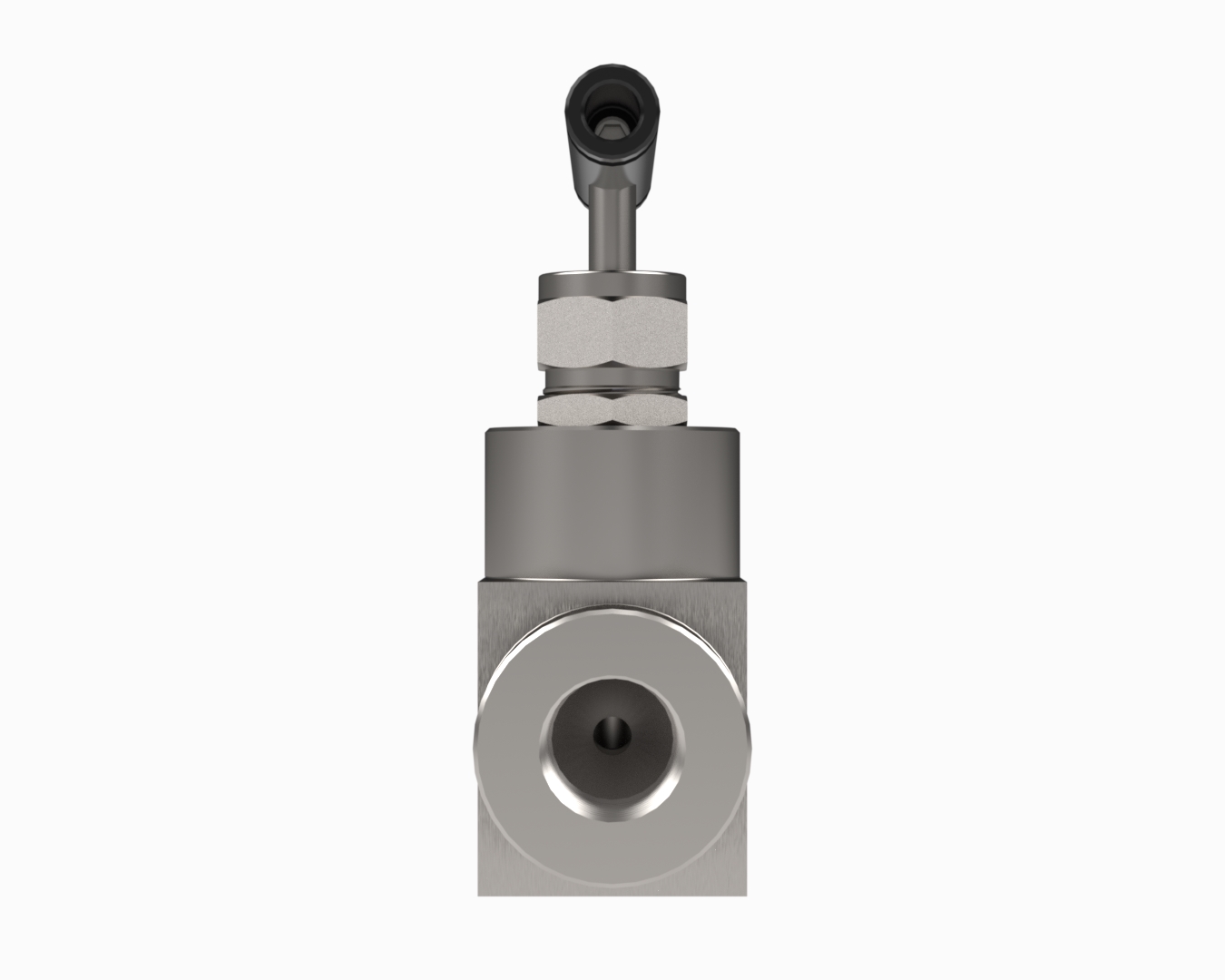

Forged Needle Valves

Descripción Técnica

Material:

316SS

Conexión P1:

Female NPT

Tamaño P1:

1/8 ''

Conexión P2:

Female NPT

Tamaño P2:

1/8 ''

ORIFICIE:

0.12 (3.0)

CV:

0.2

Dimension inch.(mm)

Dimension L1:

1.00 (25.4)

Dimension L2:

1.00 (25.4)

Dimension C:

0.53 (13.5)

Dimension D:

2.17 (55.0)

Dimension F:

0.77 (19.6)

Dimension E:

0.71 (18.0)

Dimension H:

2.85 (72.5)

Producto Más información sadfsa

Tabla de información

Medidas

Codigo

Tipo de Conexión y Medida

Material

Orificio en (mm)

TYPE_P1

TYPE_P2

Dimension, in. (mm)

Entrada

Salida

L1

L2

C

D

F

E

H

SB-NFH-FN2-3

1/8 Female NPT

1/8 Female NPT

316SS

0.12 (3.0)

1/8 Female NPT

1/8 Female NPT

1.00 (25.4)

1.00 (25.4)

0.53 (13.5)

2.17 (55.0)

0.77 (19.6)

0.71 (18.0)

2.85 (72.5)

Descripción Técnica

Material:

316SS

Conexión P1:

Female NPT

Conexión P2:

Female NPT

Tamaño P1:

1/8 ''

Tamaño P2:

1/8 ''

Dimension, in. (mm)
