SB-NB-FT4-4

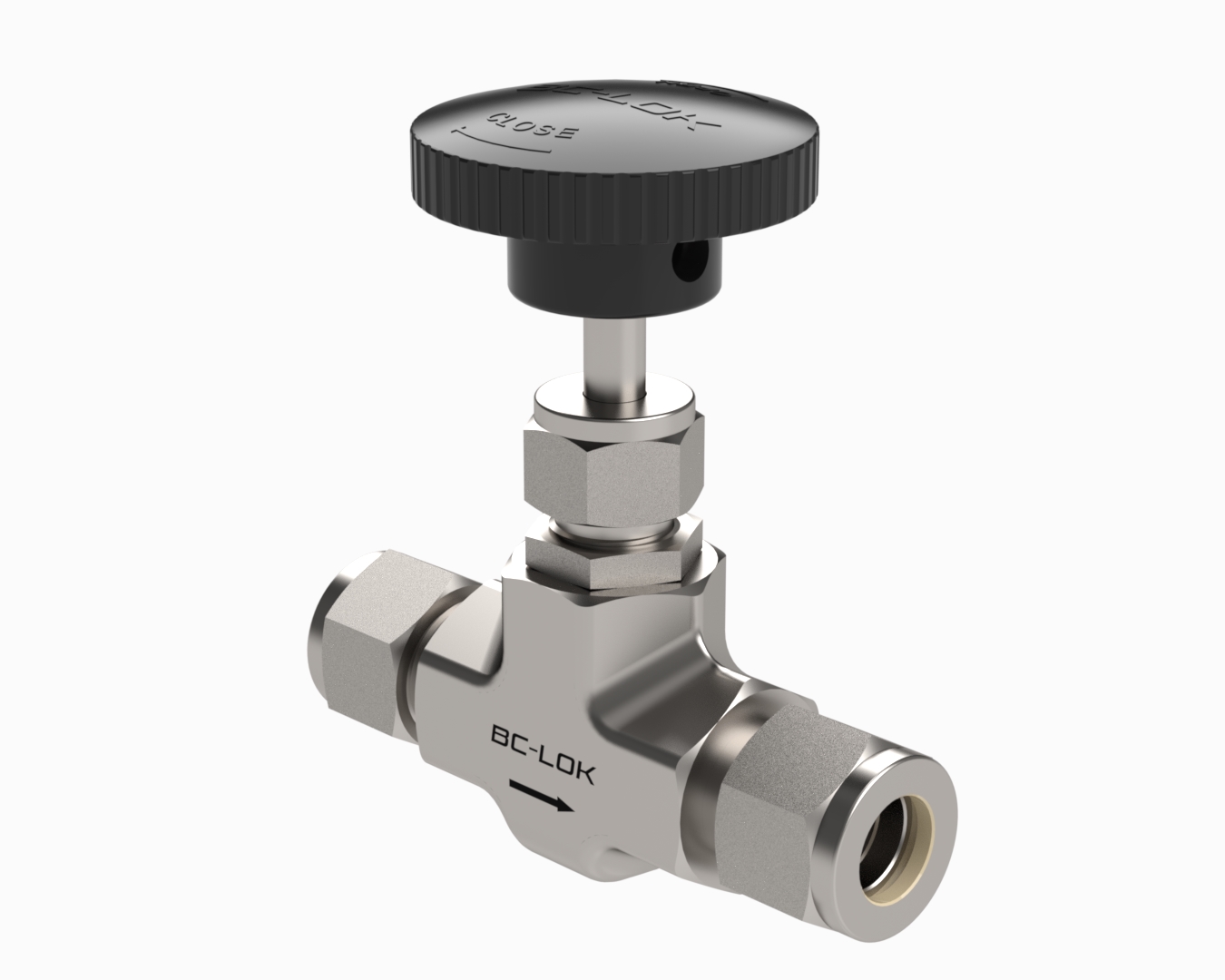

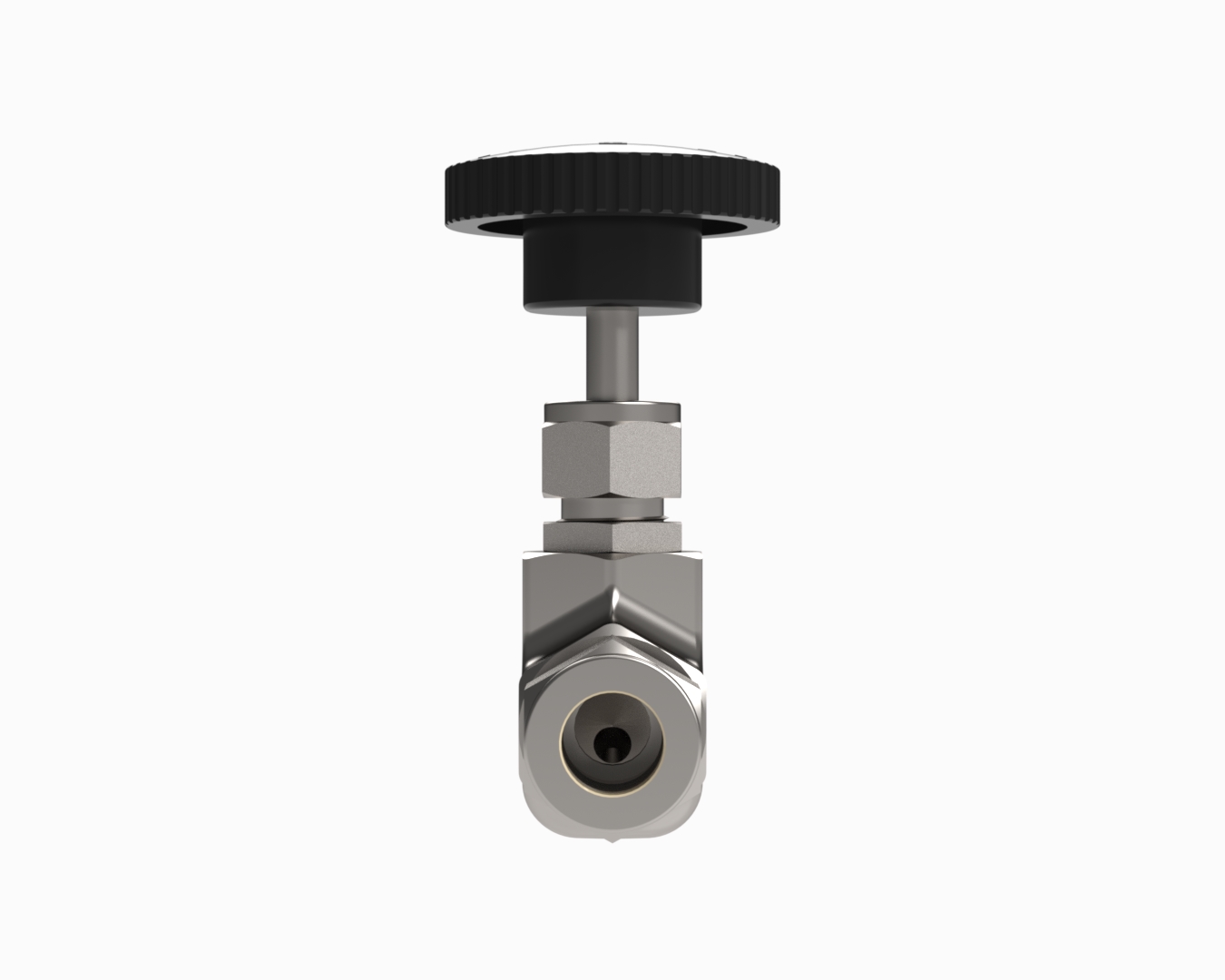

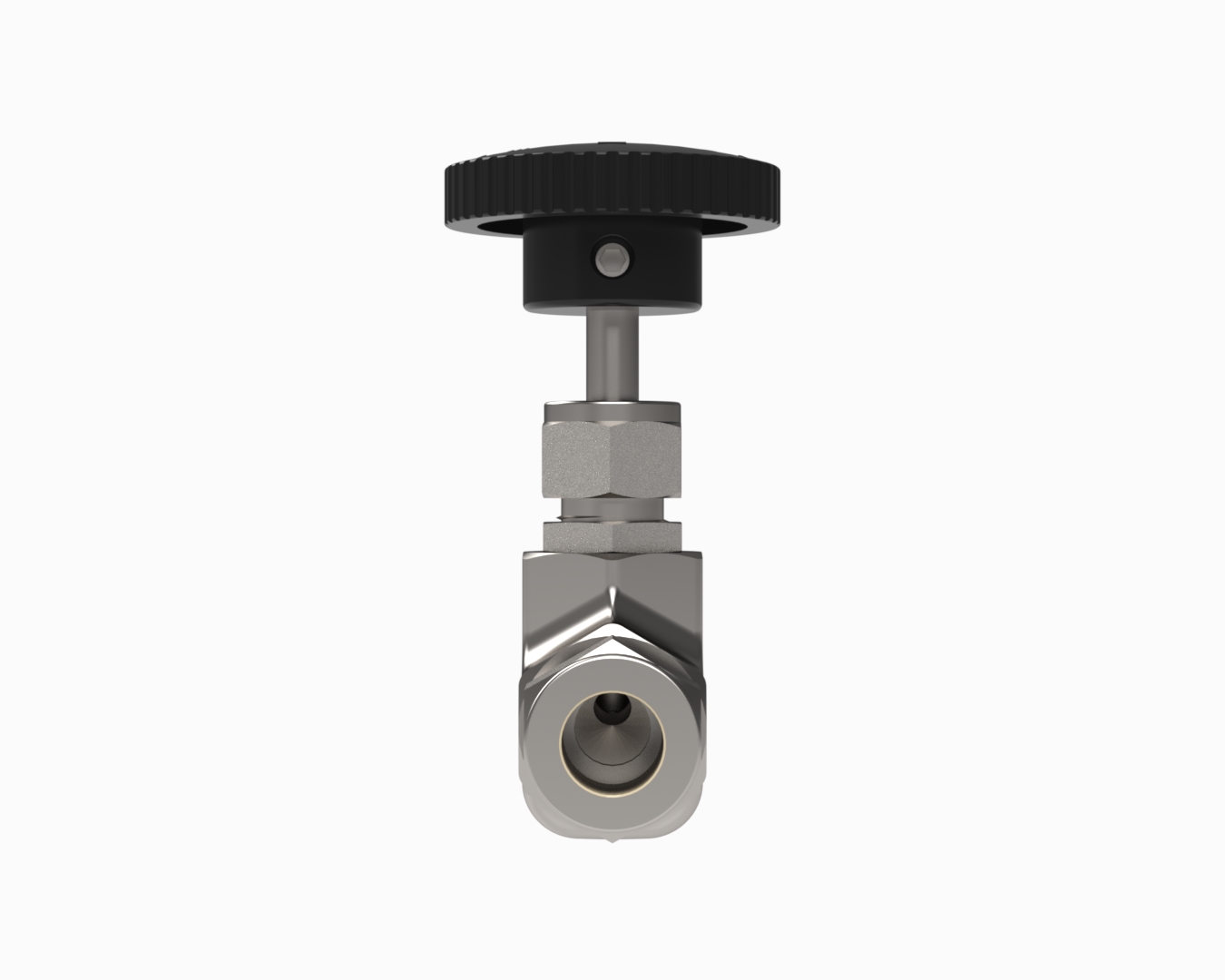

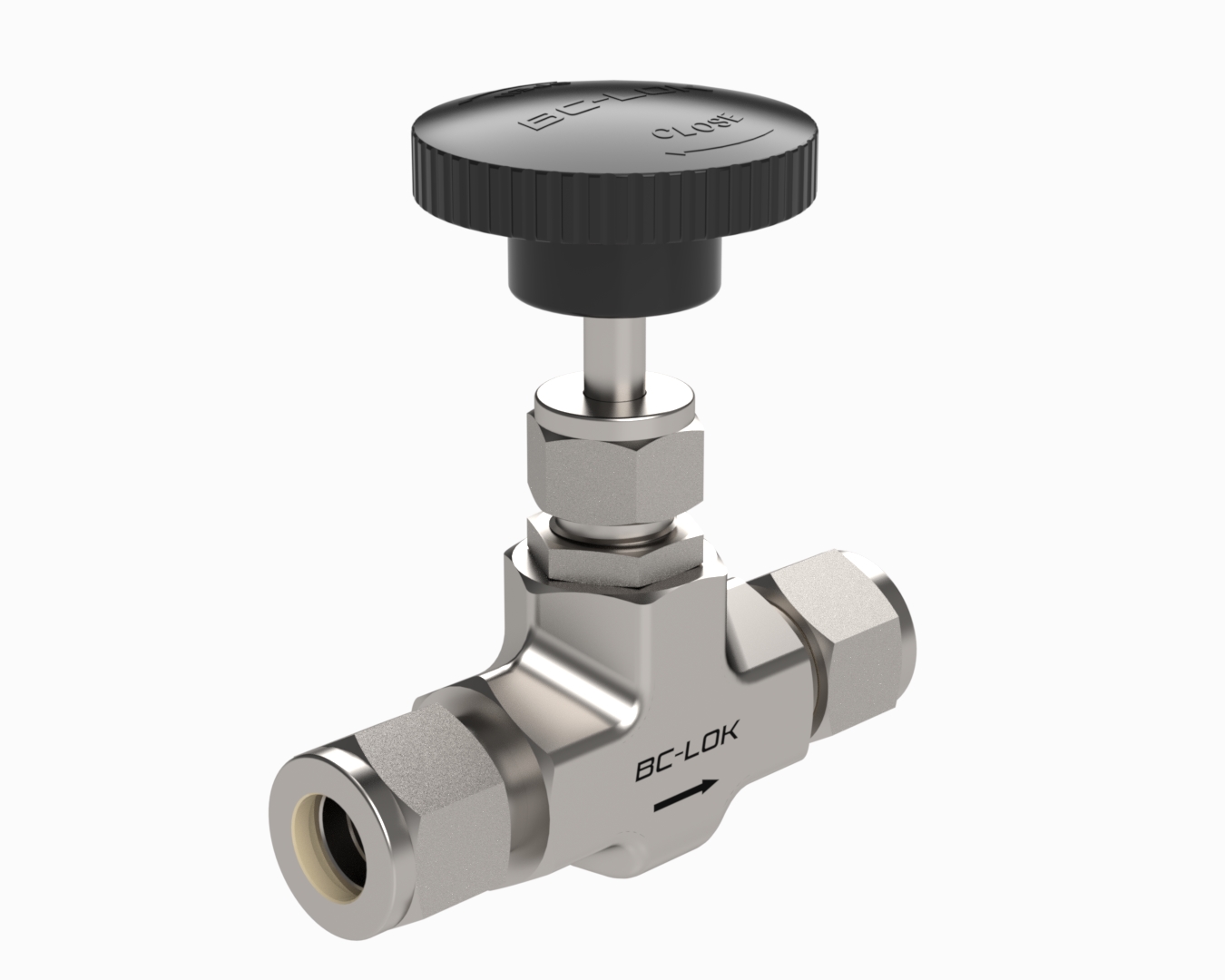

Integral Bonet Needle Valves

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional Tube

Tamaño P1:

1/4 ''

Conexión P2:

Fractional Tube

Tamaño P2:

1/4 ''

ORIFICIE:

0.16 (4.0)

CV:

0.35

Dimension inch.(mm)

Dimension L1:

1.12 (28.4)

Dimension L2:

1.12 (28.4)

Dimension C:

0.39 (10.0)

Dimension D:

1.38 (35.0)

Dimension F:

0.53 (13.5)

Dimension E:

0.44 (11.2)

Dimension H:

2.50 (63.5)

Producto Más información sadfsa

Tabla de información

Medidas

Codigo

Tipo de Conexión y Medida

Material

Orificio en (mm)

TYPE_P1

TYPE_P2

Dimension, in. (mm)

Entrada

Salida

L1

L2

C

D

F

E

H

SB-NB-FT4-4

1/4 Fractional Tube

1/4 Fractional Tube

316SS

0.16 (4.0)

1/4 Fractional Tube

1/4 Fractional Tube

1.12 (28.4)

1.12 (28.4)

0.39 (10.0)

1.38 (35.0)

0.53 (13.5)

0.44 (11.2)

2.50 (63.5)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional Tube

Conexión P2:

Fractional Tube

Tamaño P1:

1/4 ''

Tamaño P2:

1/4 ''

Dimension, in. (mm)
