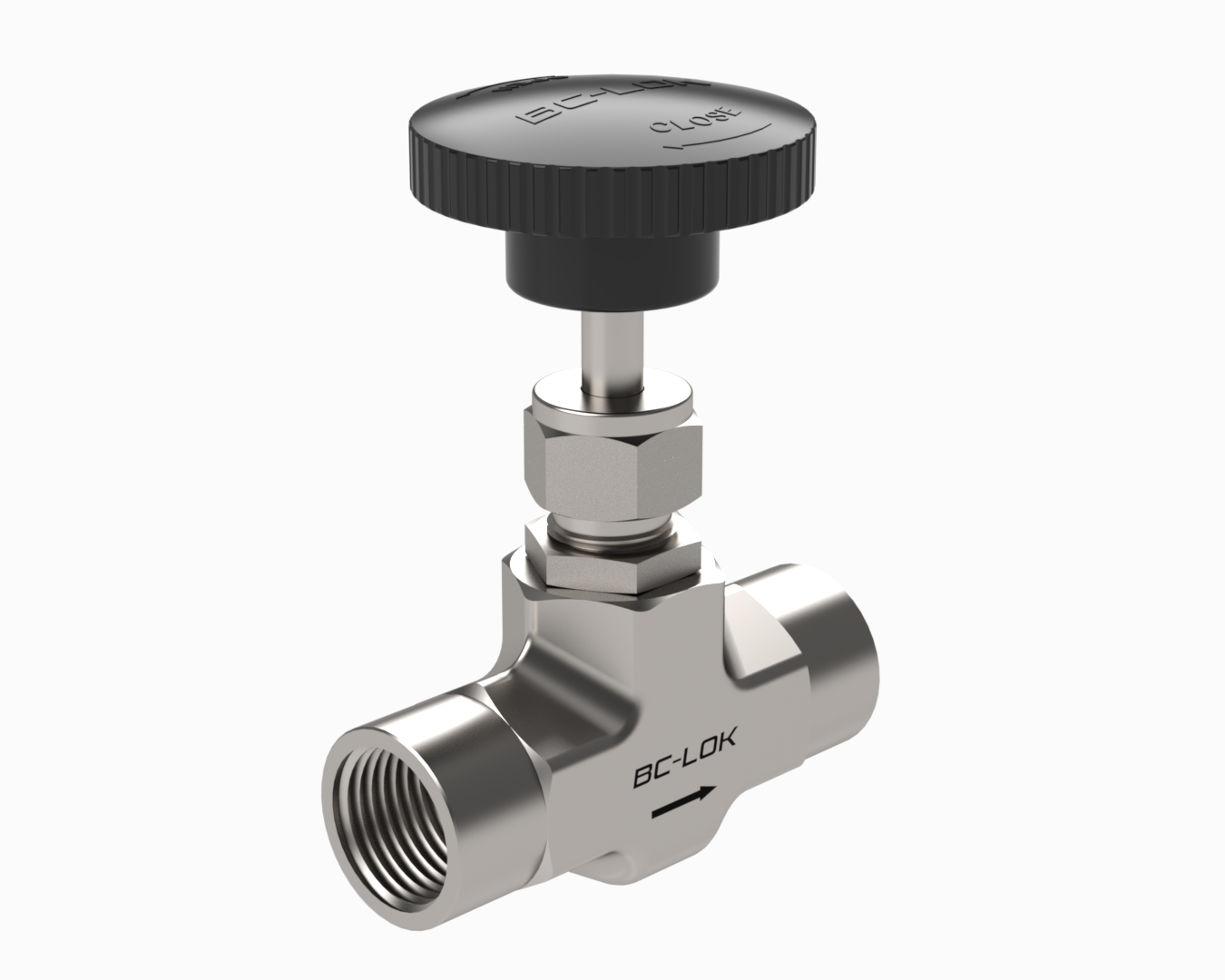

Imagen ilustrativa

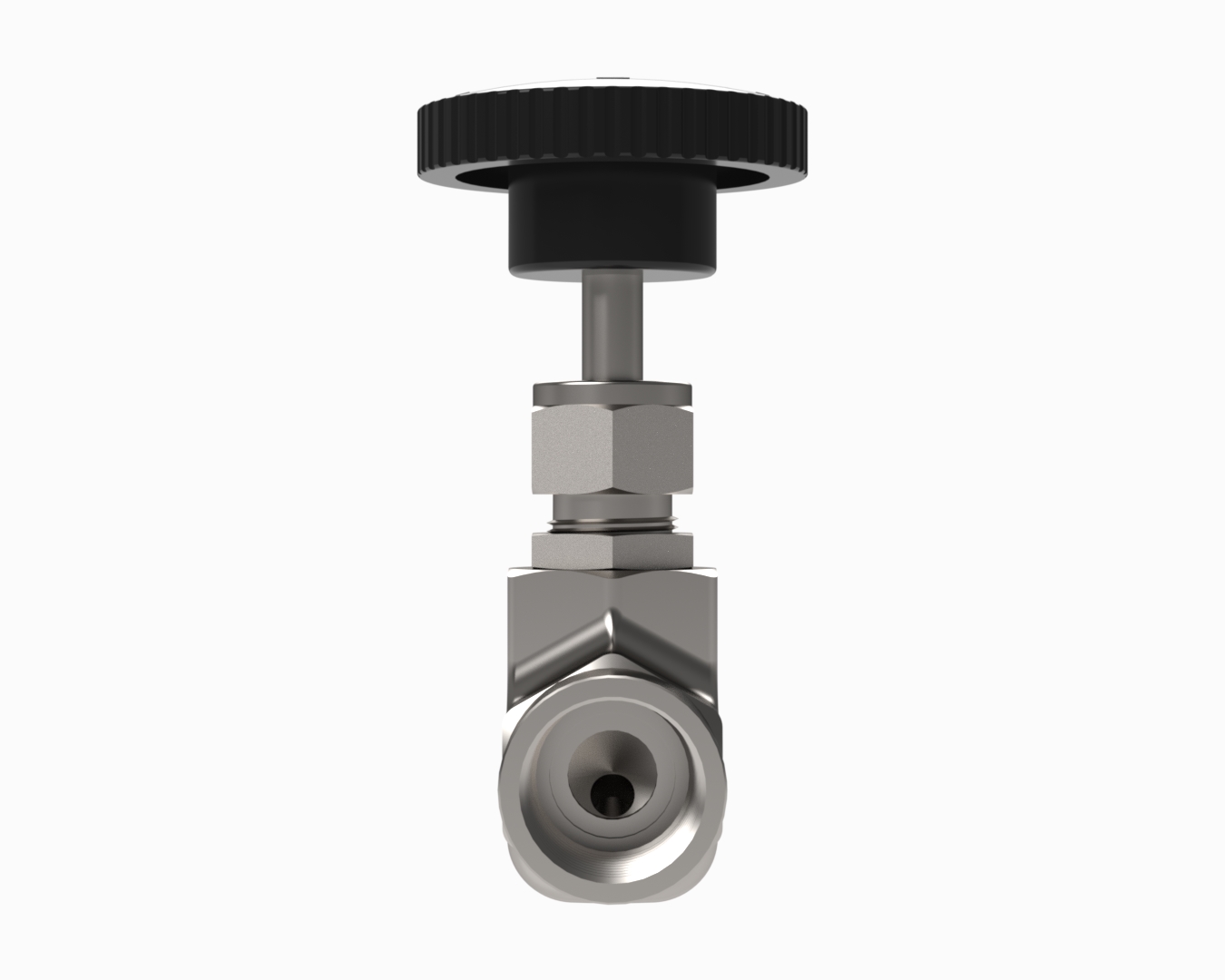

Imagen ilustrativa

SB-NB-FN6-5

Integral Bonet Needle Valves

Descripción Técnica

Material:

316SS

Conexión P1:

Female NPT

Tamaño P1:

3/8 ''

Conexión P2:

Female NPT

Tamaño P2:

3/8 ''

ORIFICIE:

0.2 (5.1)

CV:

0.56

Dimension inch.(mm)

Dimension L1:

1.06 (27.0)

Dimension L2:

1.06 (27.0)

Dimension C:

0.50 (12.7)

Dimension D:

1.88 (47.8)

Dimension F:

0.78 (19.8)

Dimension E:

0.50 (12.7)

Dimension H:

2.97 (75.5)

Producto Más información sadfsa

Tabla de información

Medidas

Codigo

Tipo de Conexión y Medida

Material

Orificio en (mm)

TYPE_P1

TYPE_P2

Dimension, in. (mm)

Entrada

Salida

L1

L2

C

D

F

E

H

SB-NB-FN6-5

3/8 Female NPT

3/8 Female NPT

316SS

0.2 (5.1)

3/8 Female NPT

3/8 Female NPT

1.06 (27.0)

1.06 (27.0)

0.50 (12.7)

1.88 (47.8)

0.78 (19.8)

0.50 (12.7)

2.97 (75.5)

Descripción Técnica

Material:

316SS

Conexión P1:

Female NPT

Conexión P2:

Female NPT

Tamaño P1:

3/8 ''

Tamaño P2:

3/8 ''

Dimension, in. (mm)
