SB-MVJ-AN2-N2

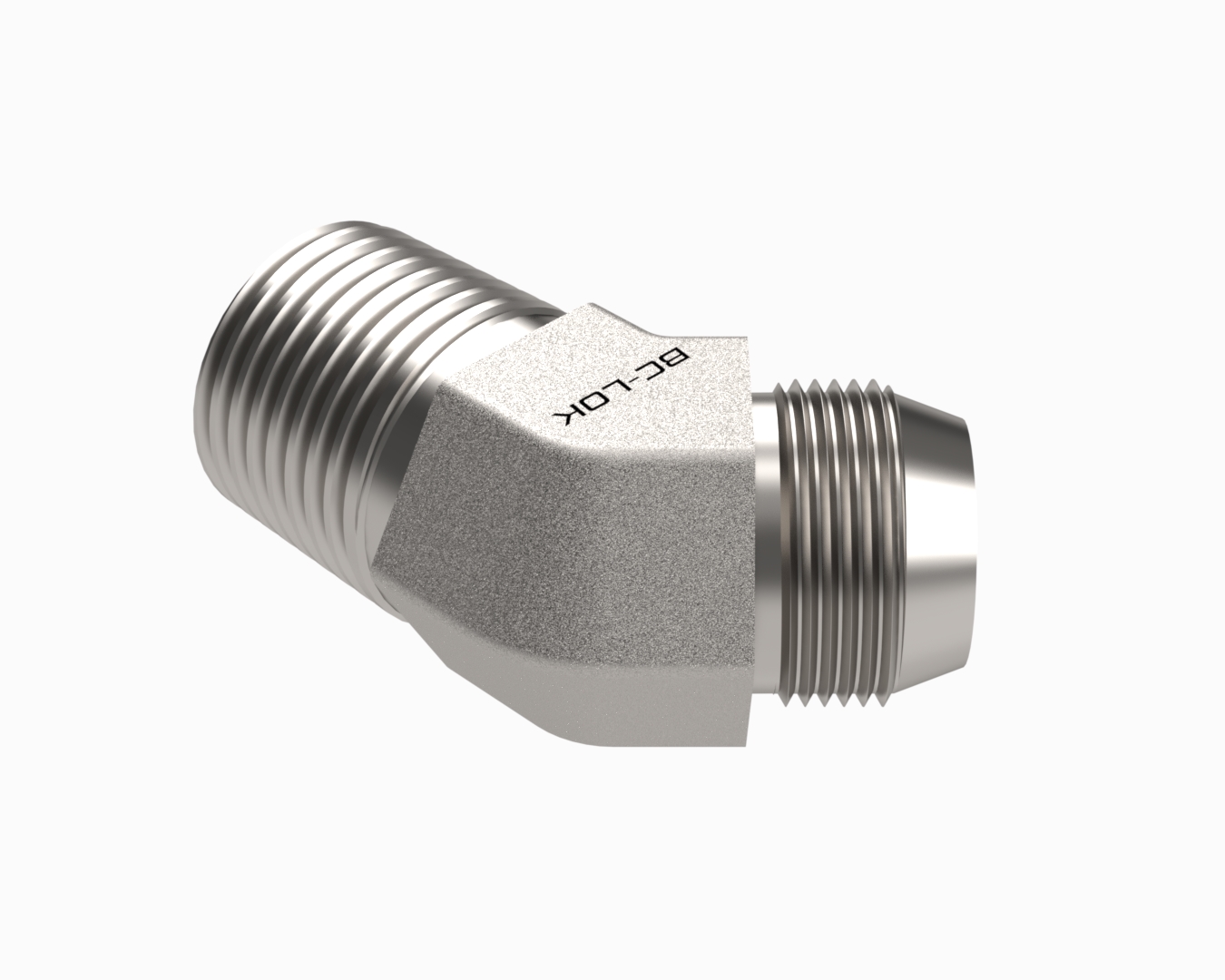

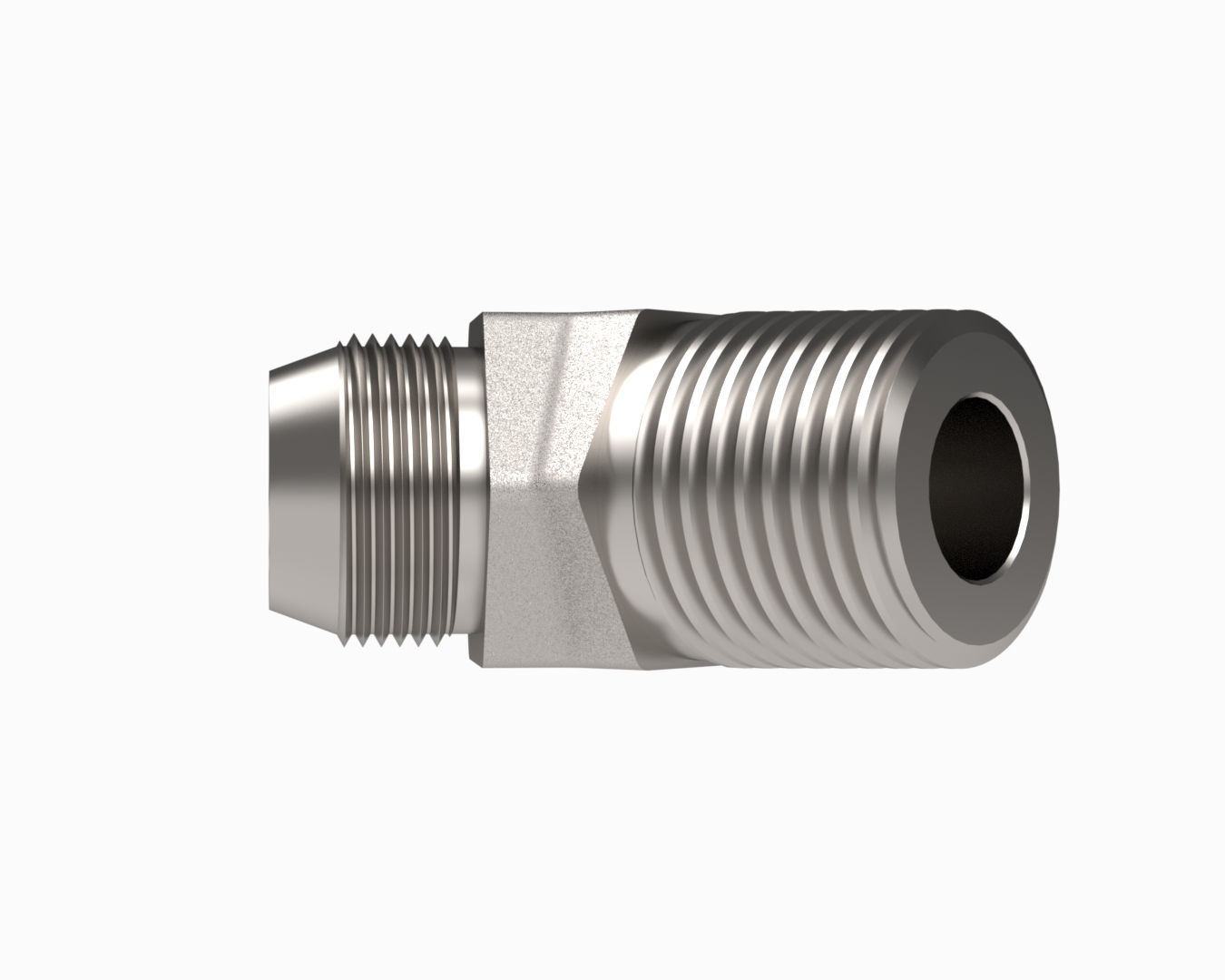

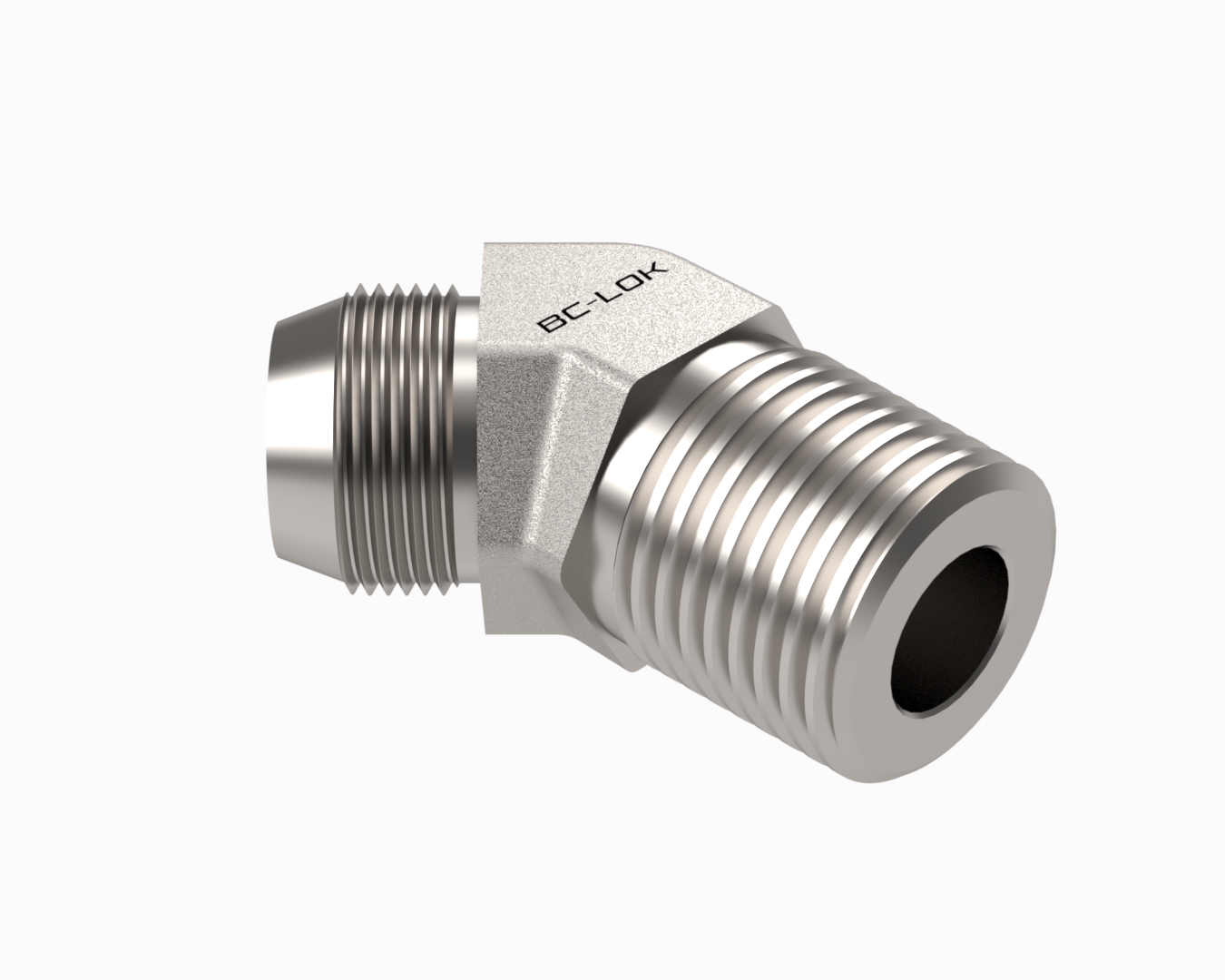

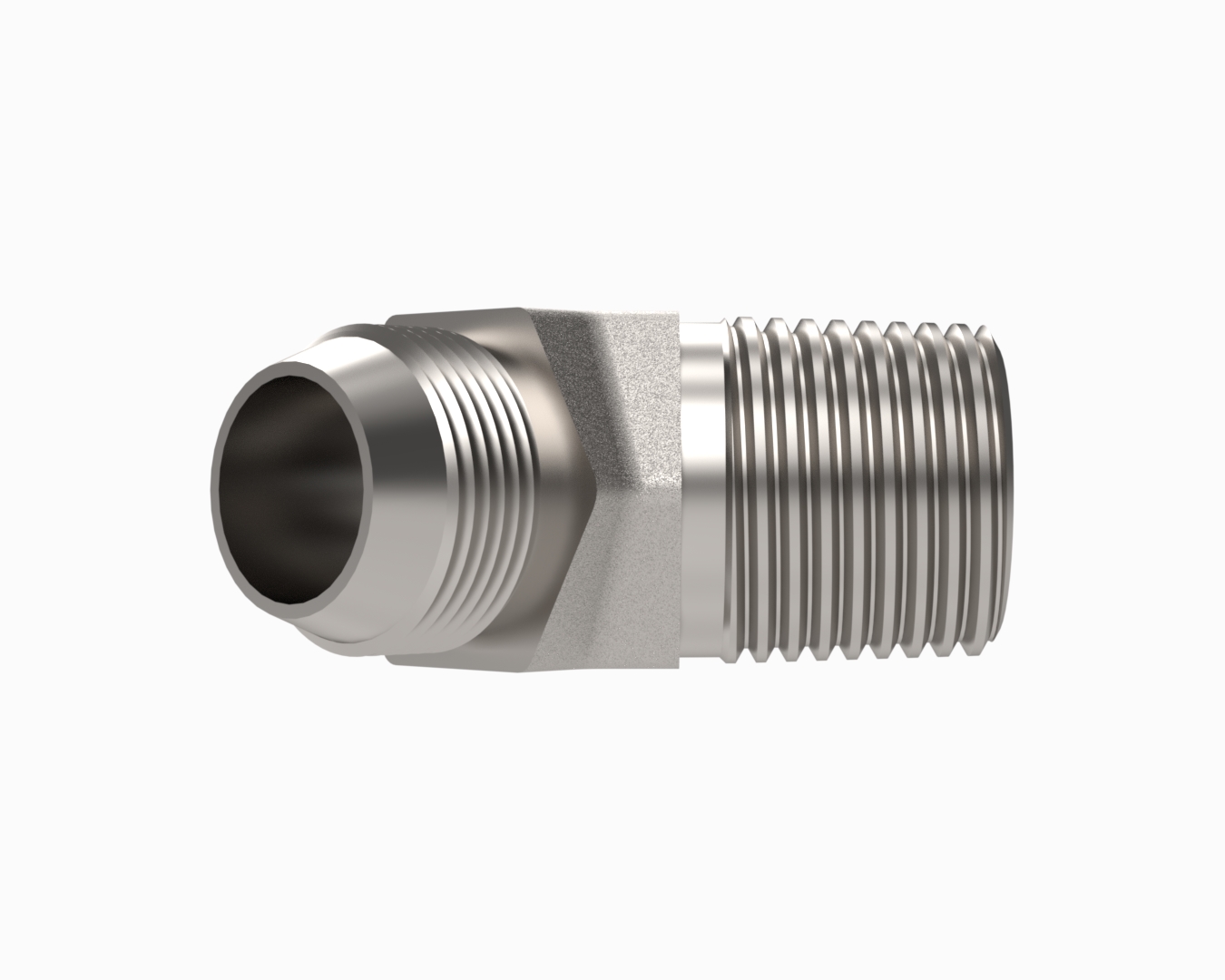

316 Stainless Steel, 45° Male Elbows, 1/8 in. Or 3 mm Tube OD Male 37° Flared x 1/8 in. Male NPT, BC-LOK 37° Flared Tube Fitting.

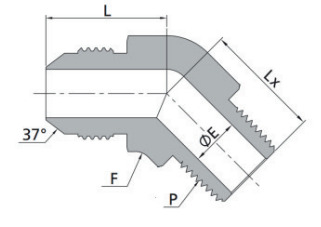

Grafico Medidas

Descripción Técnica

Material:

316SS

TUBE OD TYPE:

Fractional

TUBE OD SIZE 1 (IN.):

1/8 ''

TUBE OD 1 SIZE:

3

NPT TYPE:

NPT Thread

NPT SIZE:

1/8

Dimension inch.(mm)

Dimension L:

0.69 (17.5)

Dimension E:

0.06 (1.6)

Dimension F:

0.44 (11.1)

Dimension Lx:

0.52 (13.2)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TUBE_OD_1_SIZE	NPT_TYPE	NPT_SIZE	L	E	F	Lx
SB-MVJ-AN2-N2	316SS	1/8 Fractional	3	NPT Thread	1/8	0.69 (17.5)	0.06 (1.6)	0.44 (11.1)	0.52 (13.2)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Tamaño P1:

1/8 ''

Dimension, in. (mm)
