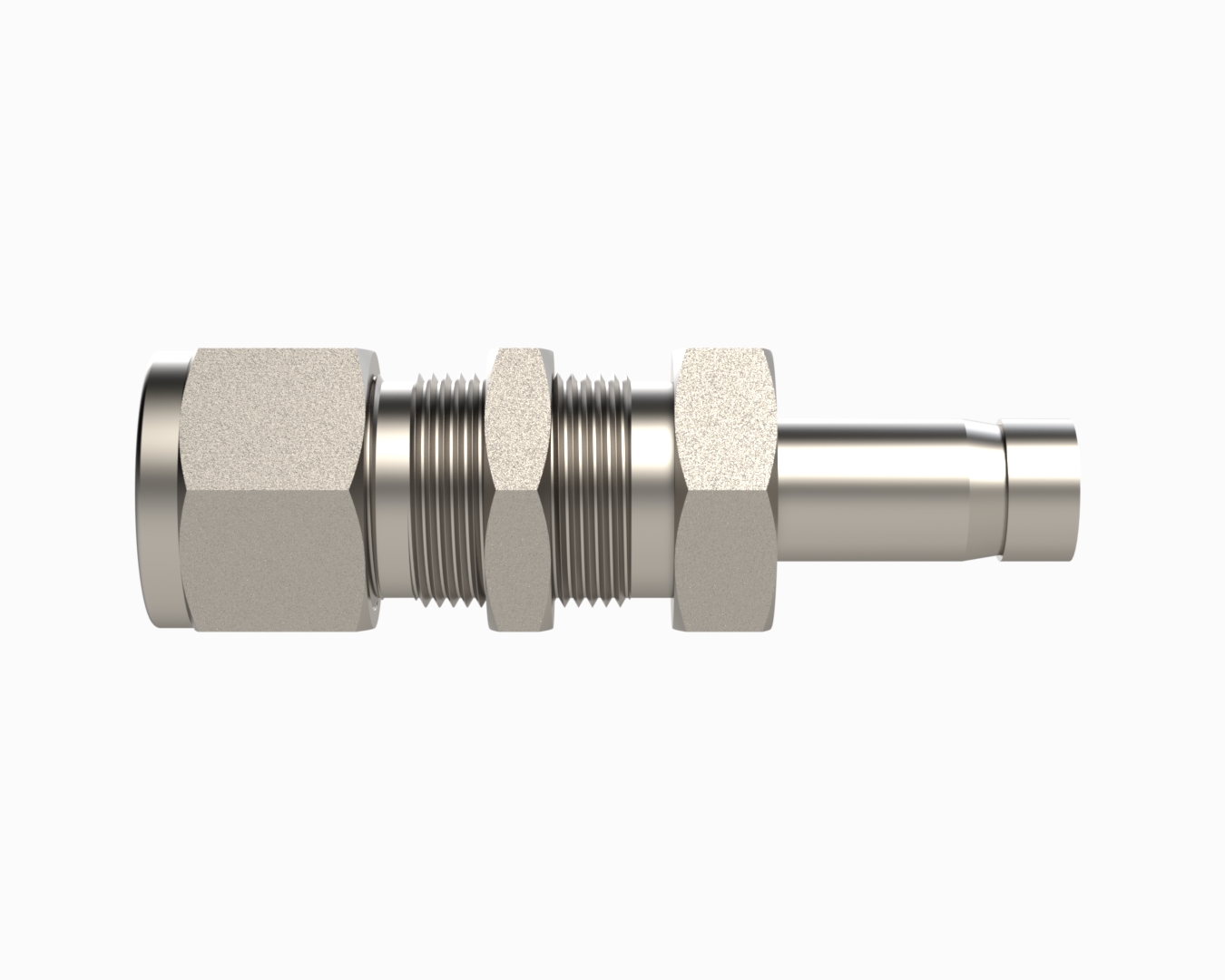

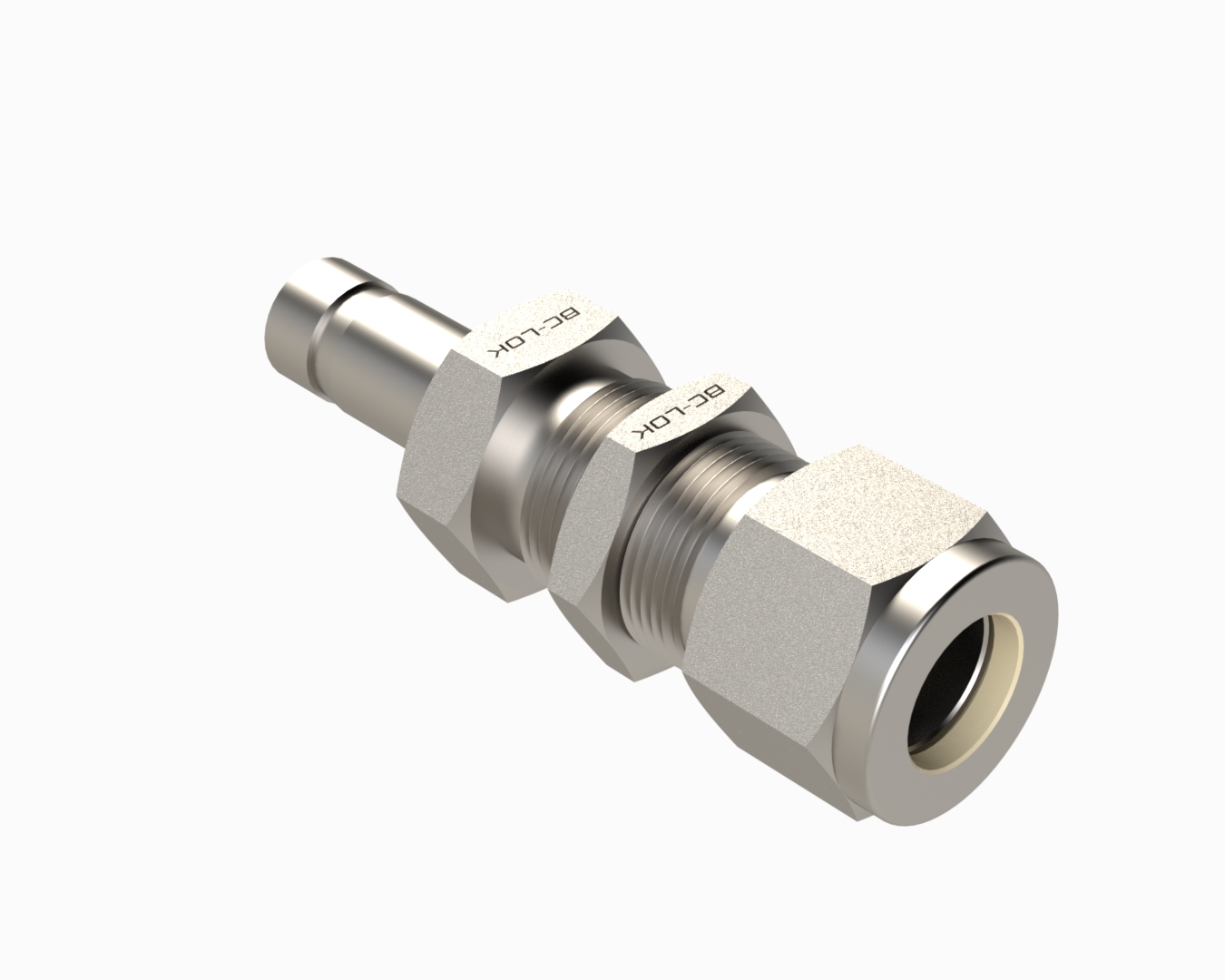

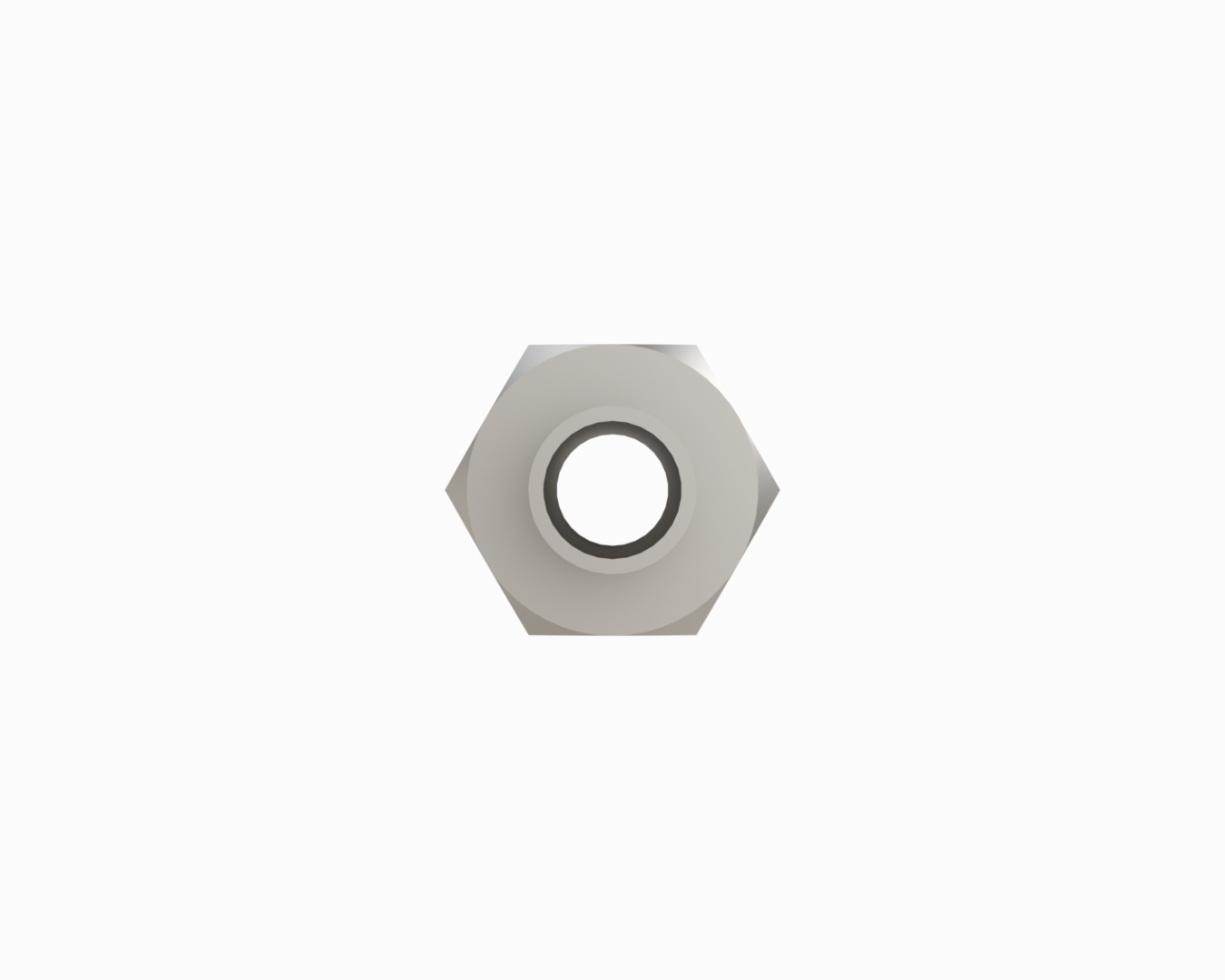

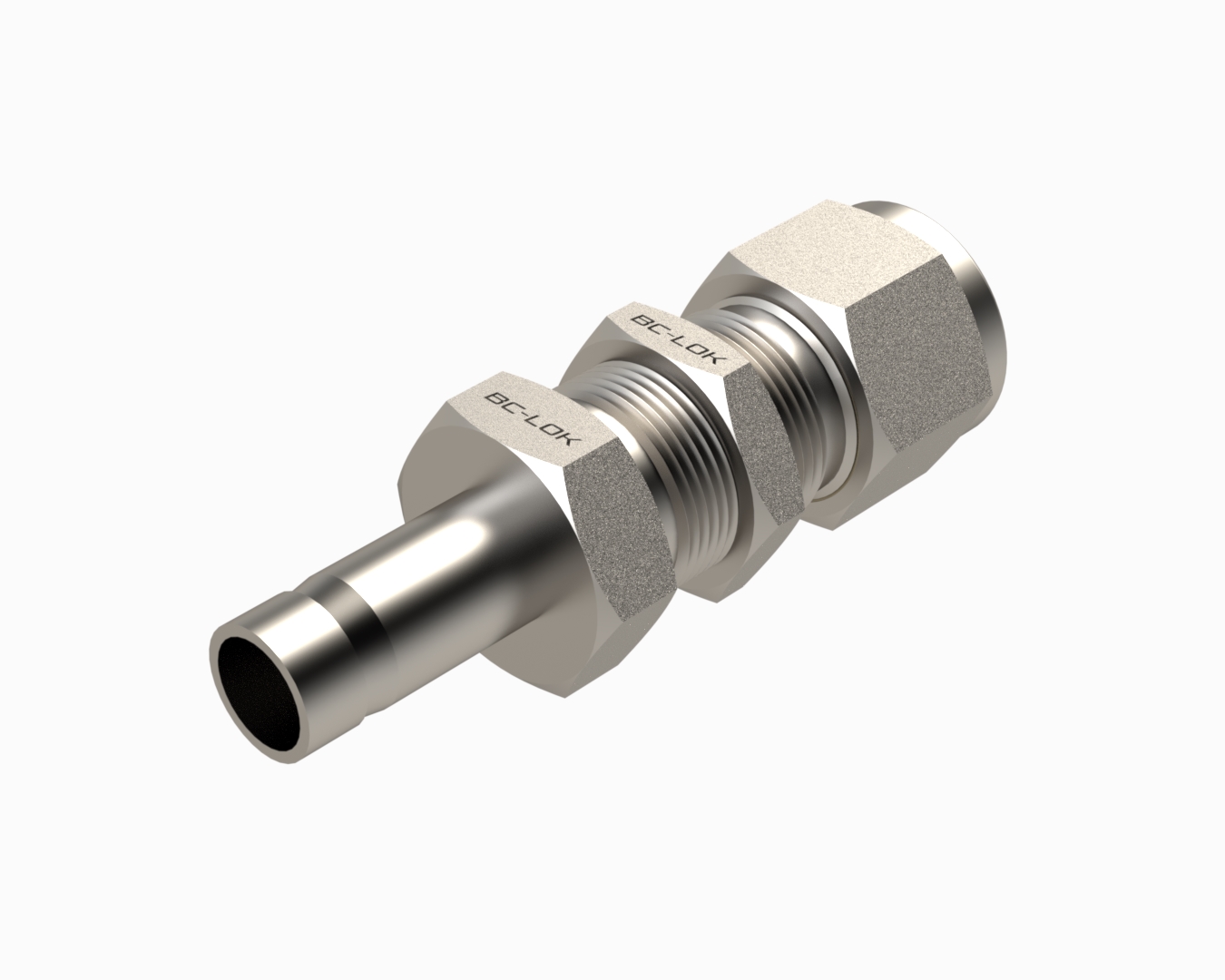

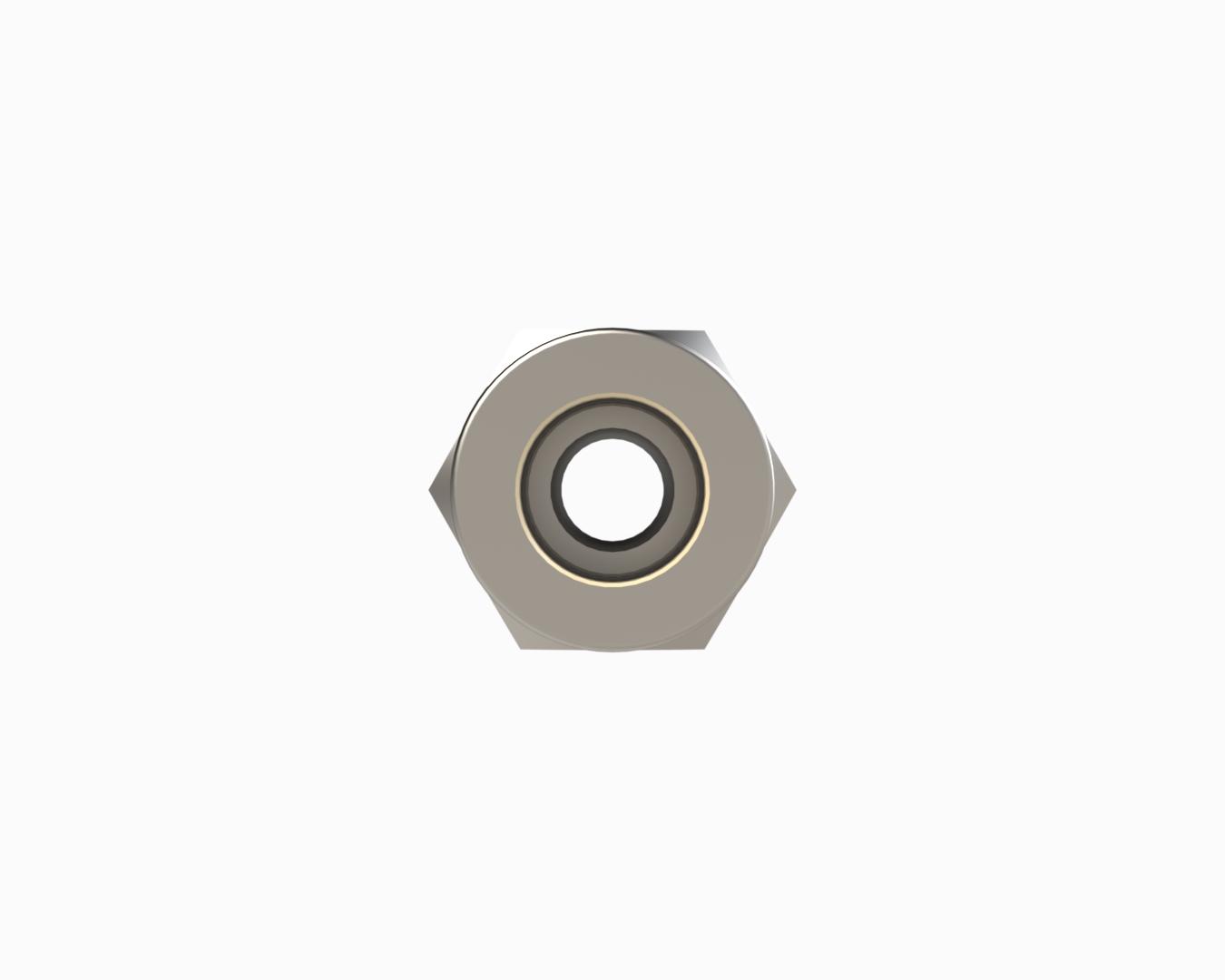

SB-BR-F4-FT4

Bulkhead Reducers of stainless steel 316SS, Fractional 1/4 x Fractional 1/4

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

1/4 ''

Medida Tx:

1/4 ''

Dimension inch.(mm)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension ⌀E:

0.17(4.3)

Dimension F:

0.63(15.9)

Dimension G:

0.63(15.9)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	G	L
SB-BR-F4-FT4	316SS	1/4 Fractional	1/4 Fractional	0.60(15.2)	0.56(14.3)	0.17(4.3)	0.63(15.9)	0.63(15.9)	2.20(55.9)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

1/4 ''

Medida Tx:

1/4 ''

Dimension, in. (mm)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension Dimension ⌀E:

0.17(4.3)

Dimension F:

0.63(15.9)

Dimension G:

0.63(15.9)
