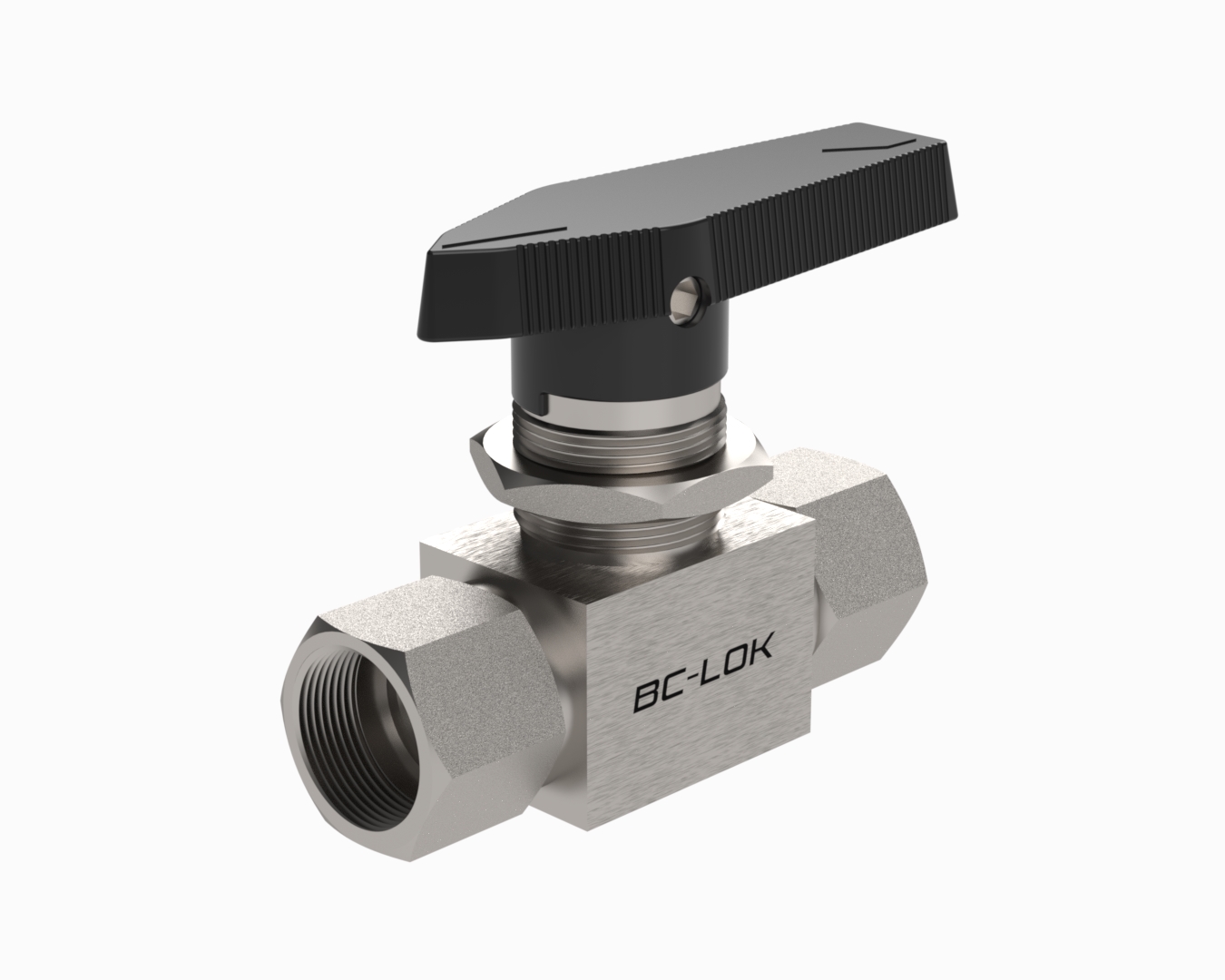

Imagen ilustrativa

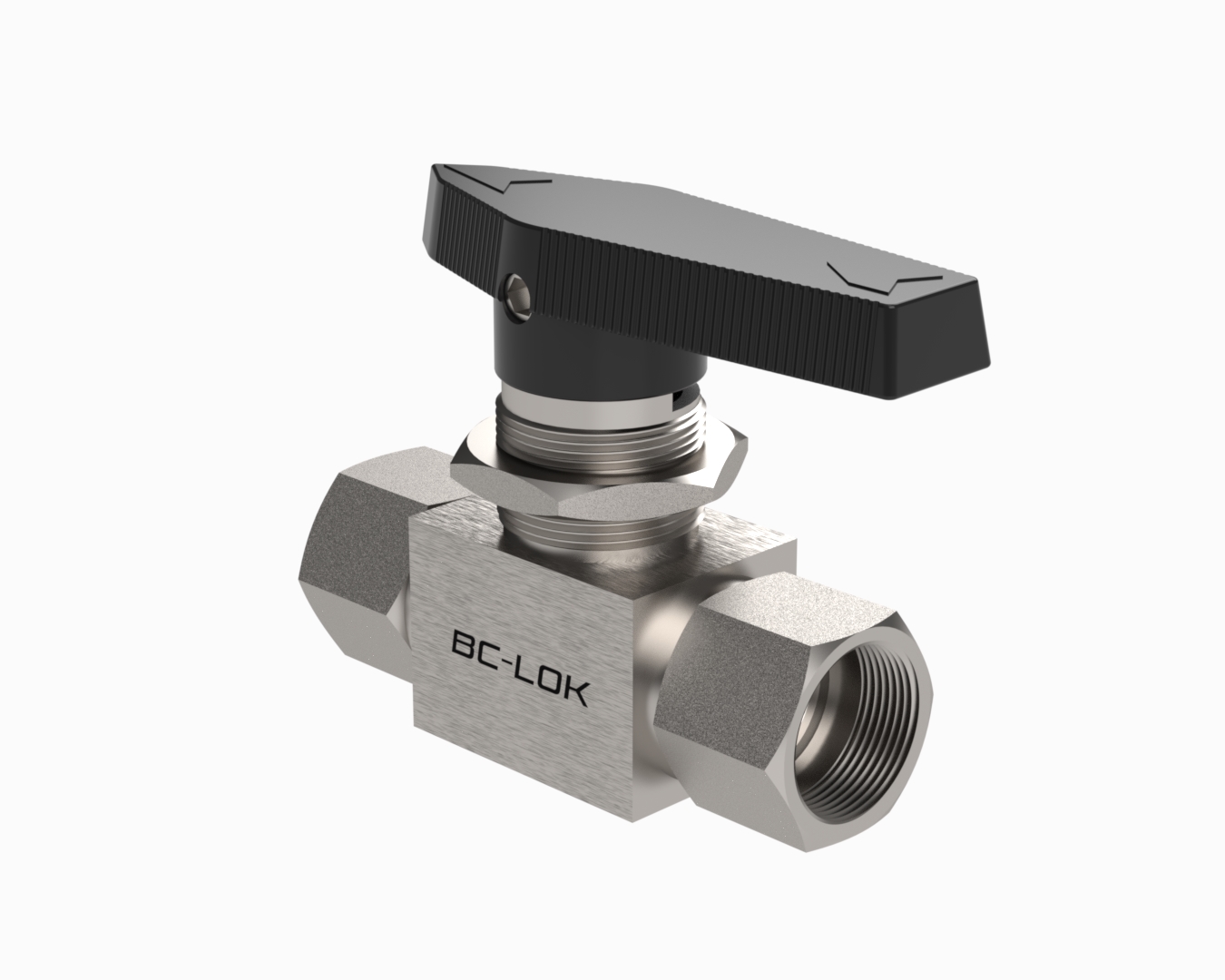

Imagen ilustrativa

SB-BP-FN2-4

High Performance Ball Valves

Descripción Técnica

Material:

316SS

Inlet or connection:

FEMALE NPT

Size:

1/8 ''

ORIFICIE:

0.17 (4.2)

FLOW PATTERN:

Straight

CV:

0.93

Dimension inch.(mm)

Dimension B:

1.07 (27.2)

Dimension C:

0.36 (9.2)

Dimension D:

0.33 (8.5)

Dimension E:

0.79 (20.0)

Dimension F:

1.97 (50.0)

Dimension H:

0.58 (14.7)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Tipo de Conexión y Medida	Material	Orificio en (mm)	TYPE_P1	Dimension, in. (mm)
Codigo	Tipo de Conexión y Medida	Material	Orificio en (mm)	TYPE_P1	A	B	C	D	E	H
SB-BP-FN2-4	1/8 FEMALE NPT	316SS	0.17 (4.2)	1/8 FEMALE NPT	2.14 (54.4)	1.07 (27.2)	0.36 (9.2)	0.33 (8.5)	0.79 (20.0)	0.58 (14.7)

Descripción Técnica

Material:

316SS

Conexión P1:

FEMALE NPT

Tamaño P1:

1/8 ''

Dimension, in. (mm)
